Rhopoint TAMS™ – System zur Messung des Gesamterscheinungsbildes

Einführung einer neuen Bewertung der Messtechnik für die Oberflächen von lackierten Automobilkarosserien – TAMS – Total Appearance Measurement System

Rhopoint Instruments Ltd. gibt bekannt, dass die Volkswagen AG ein neues Bewertungsverfahren für die Oberflächen von lackierten Karosserien eingeführt hat. Die Rhopoint TAMS™ (Total Appearance Measurement System) Technologie wurde im Rahmen eines Innovationsprojekts entwickelt und steht nun kurz vor der Serieneinführung.

Die Rhopoint TAMS™ Technologie ist das Ergebnis eines sechsjährigen gemeinsamen Entwicklungsprojekts von Rhopoint Instruments Ltd. mit der Audi AG und der Volkswagen AG und bietet dem Automobilhersteller verbesserte Parameter zur Kontrolle der Erscheinungsqualität von lackierten Karosserien und lackierten Fahrzeugteilen.

Als Ergebnis der erfolgreichen Testphase in den Produktionslinien ist der Rhopoint TAMS™ eine neu spezifizierte Technologie der Volkswagen AG und wurde in die technischen Lieferbedingungen und Qualitätsprüfvorschriften aufgenommen.

Rhopoint TAMS™ misst, was Sie sehen

Bei der derzeitigen Methodik zur Messung und Kontrolle des Aussehens von lackierten Oberflächen besteht die größte Herausforderung darin, die gemessenen Ergebnisse mit der visuellen Beurteilung der Qualitätsprüfer zu korrelieren, oder anders ausgedrückt: „Was man misst, ist nicht immer das, was man sieht“. Rhopoint Instruments Ltd. und die Fachabteilungen der Audi AG und der Volkswagen AG haben gemeinsam eine neue Methodik und Technologie entwickelt, um diese Herausforderung zu meistern. Das Ergebnis ist das Rhopoint TAMS™, ein Gerät, das die Technologie der Bildprojektion und Bildanalyse nutzt, um die visuelle Wahrnehmung zu imitieren. Mit einer Dual-Focus-Kamera werden auf eine Oberfläche projizierte Streifenbilder aufgenommen, während mit Hilfe etablierter optischer Analysetechniken (z.B. optische Übertragungsfunktionen) Indizes berechnet werden, die Oberflächeneigenschaften in gleicher Weise wie das menschliche Auge beschreiben.

Das Ergebnis ist eine viel höhere Übereinstimmung mit der visuellen Wahrnehmung, die für die Qualitätskontrolle in der Produktion unerlässlich ist. Der Rhopoint TAMS™ „Quality“-Wert (Q) ermöglicht Pass/Fail-Entscheidungen auf der Grundlage dieses endgültigen Fertigungskriteriums, während der „Harmony“-Wert (H) sicherstellt, dass benachbarte Körperteile als optisch gleichwertig wahrgenommen werden können oder die möglichen Unterschiede aufgezeigt werden können. Auf diese Weise wird die subjektive Wahrnehmung jedes einzelnen Betrachters ausgeschlossen und objektiviert. Im Falle einer qualitativen Abweichung ermöglicht die Darstellungsmethodik der Ergebnisse eine schnelle Reaktion und Intervention.

Kontrolle Elektrotauchlack / E-Coat (KTL)

Mit den heutigen Methoden war eine Qualitätskontrolle von matten E-Coats in der Produktionslinie nur durch zeit- und kostenintensive Analysen möglich.

Dank des angewandten optischen Konzepts und der Methoden ist Rhopoint TAMS™ in der Lage, alle Arten von Oberflächen von hochglänzend bis matt zu messen. Mit Rhopoint TAMS™ kann der Anwender nun auch die Qualität von E-Coats in der Produktionslinie messen. Dies ist umso wichtiger, als die E-Coat-Qualität einen direkten Einfluss auf die wahrgenommene und gemessene Qualität des Klarlacks und damit auf das endgültige Aussehen der Lackierung hat.

Das Gesamtbild

Das lackierte Erscheinungsbild der Karosserieoberfläche hängt in hohem Maße von der zugrunde liegenden Welligkeit und Rauheit der Stahl-, Aluminium- oder Kunststoffformteile vor der Lackierung ab.

Rhopoint TAMS™ kann zur Messung und Kartierung von Oberflächen in jedem Zwischenstadium einer Automobilproduktion eingesetzt werden.

E-Coat, Füller, Basecoat und Topcoat vor und nach dem Polieren können charakterisiert werden, um ein detailliertes Bild des gesamten Beschichtungsprozesses zu erhalten. Dieser einzigartige Datensatz bietet dem Automobilhersteller neue Möglichkeiten, die Eignung von Rohstoffen zu beurteilen oder einzelne Prozesselemente zu optimieren – das spart Kosten und verbessert die Qualität.

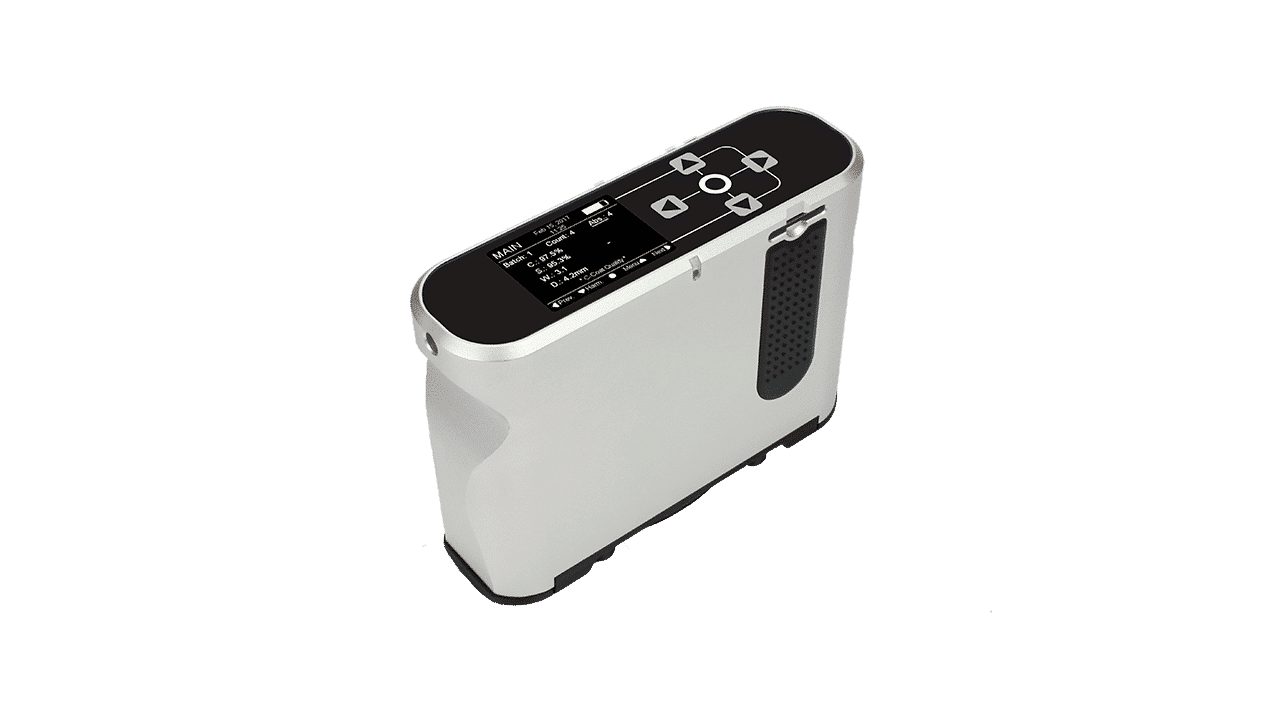

Rhopoint TAMS™ ist als tragbares Handgerät oder als automatisiertes System erhältlich. RoboTAMS wurde für die schnelle automatische Bewertung der Qualität von Fahrzeuglacken optimiert und wurde bereits auf seine Konzepttauglichkeit getestet.

Darüber hinaus sind Fehlererkennung und Fehlercharakterisierung weitere Optionen, die mit der entwickelten Messtechnik dargestellt werden können.

(Rhopoint TAMS™ wird weltweit von Konica Minolta Sensing vertrieben)
