Wozu Glanz messen?
Glanz ist ein Aspekt der visuellen Wahrnehmung von Objekten, der bei der psychologischen Wirkung von Produkten auf den Kunden eine ebenso große Rolle spielt wie
Aesthetix®: Die ultimative Lösung zur Messung der Oberflächenbeschaffenheit
Aesthetix®: Die ultimative Lösung zur Messung der Oberflächenbeschaffenheit
- Alle Aspekte der Wahrnehmung von Erscheinungsbildern vollständig charakterisieren – warum ist das wichtig?
- Modulare Lösung: Surface Brilliance | Texture | Effect Finish
- Aesthetix® kann im Labor oder in der Produktion, portabel, inline oder automatisiert als Teil einer Cobot-Lösung verwendet werden
- Misst flache, gebogene und kleine Teile und Oberflächen
- Aufrüstbare Technologie, in die bereits ab ca. 6.500 € eingestiegen werden kann.
Warum ist Aesthetix® die ultimative Lösung zur Messung der Oberflächenbeschaffenheit?
Viele Parameter bestimmen die wahrgenommene Qualität des Erscheinungsbildes einer Oberfläche. Verbraucher achten unbewusst auf den Glanz, die Farbton, die Transluzenz und Textur von Oberflächen, wenn sie die Ästhetik eines Produkts beurteilen.
Die Ästhetik von Produkten ist ein wichtiger Faktor für die Kaufentscheidung der Verbraucher. Designer und Hersteller investieren beträchtliche Ressourcen in die Optimierung von Materialien und Prozessen, um die Attraktivität für Verbraucher zu erhöhen.
Aesthetix® nutzt modernste Technologie*, um das Erscheinungsbild einer Oberfläche entsprechend der menschlichen Wahrnehmung zu charakterisieren.

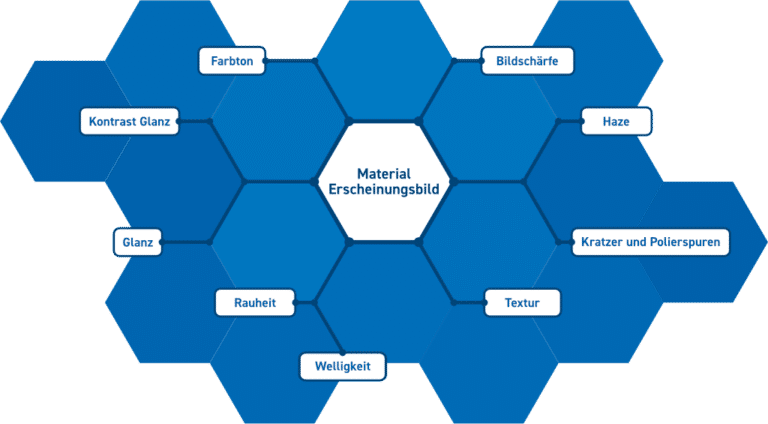

Mehrere Aspekte des Erscheinungsbildes können mit Aesthetix® gemessen werden:
*gemeinsam mit industriellen und akademischen Partnern entwickelte Messtechnik

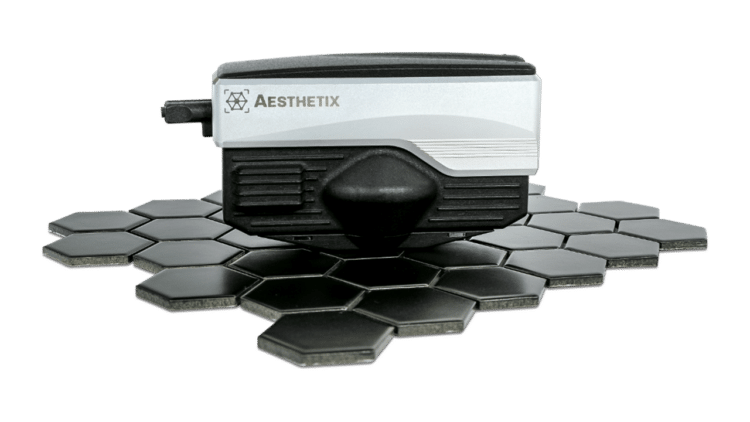

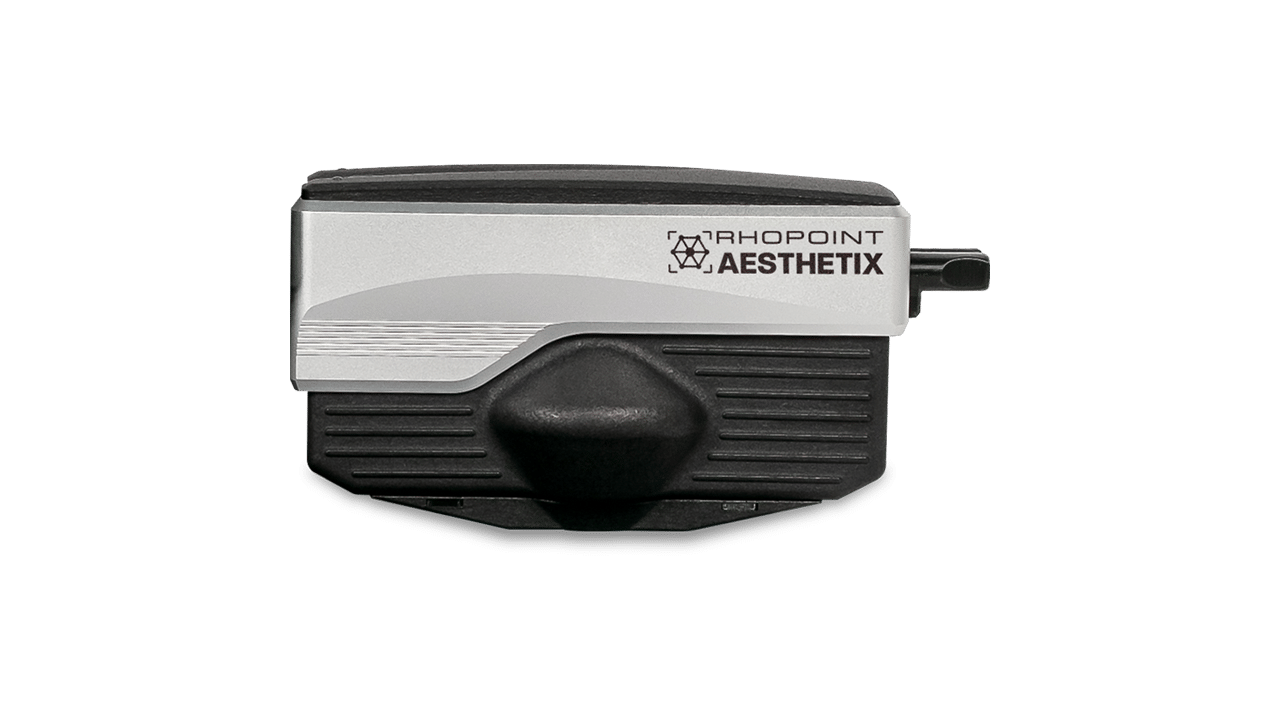

Was ist das Rhopoint Aesthetix®?
Aesthetix® ist ein fortschrittliches System, das die Auswirkungen der Oberflächenqualität auf die Wahrnehmung der Verbraucher anhand neuer Messgrößen vorhersagt.
Dieses modulare Gerät misst alle Aspekte der Oberflächenqualität, einschließlich Glanz, Textur, Topografie, Oberflächenmuster und visuelle Homogenität. Es lässt sich an verschiedene Arbeitsabläufe anpassen und kann flache, gekrümmte und kleine Flächen mit kontakt- oder berührungslosen Methoden messen.
Aesthetix® kann komplexe Messungen in leicht verständliche Wahrnehmungsparameter klassifizieren, die zur Festlegung von Pass/Fail-Toleranzen verwendet werden können. Erweitert um die Software Rhopoint Appearance Elements unterstützt es die Speicherung, Analyse, Berichterstattung und das Weiterleiten bzw. gemeinsame Nutzen von Daten und ist damit ein umfassendes Werkzeug zur Bewertung der Oberflächenqualität.

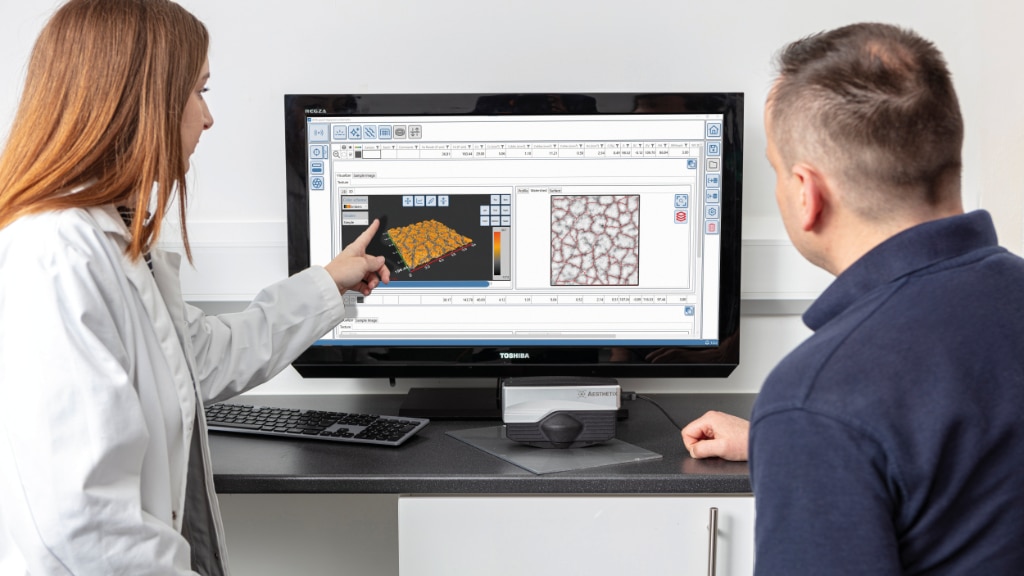

Aesthetix® -Einführung
Forschung und Entwicklung
Nutzen Sie die Aesthetix®-Wahrnehmungsmetriken, um zu verstehen, was in den Augen von Verbrauchern eine perfekte Oberfläche ausmacht. Setzen Sie neue Standards mit definierten Pass/Fail-Kriterien.
Anpassung der Aesthetix®-Technologie an Ihren Arbeitsablauf

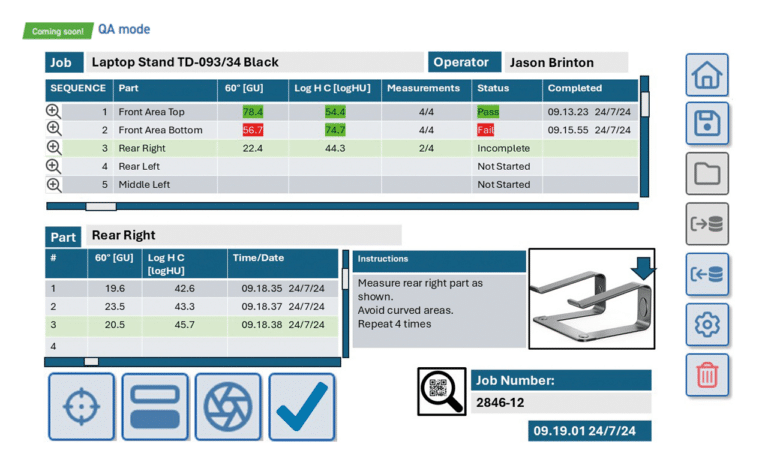

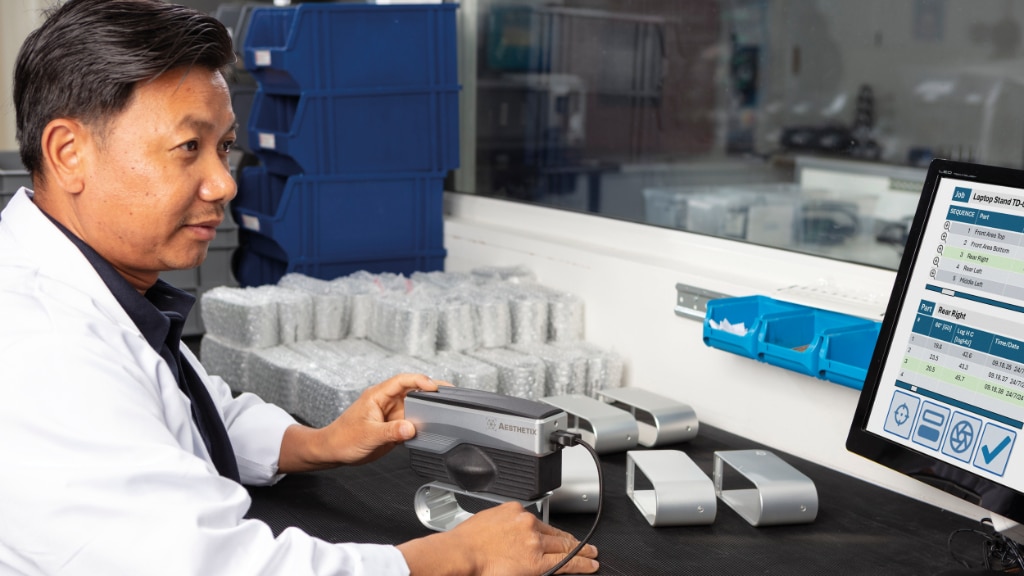

Qualitätskontrolle
Für die routinemäßige Oberflächeninspektion kann eine einfache QS-Schnittstelle mit auftragsbasiertem Arbeitsablauf eingesetzt werden.
Demnächst!
Automatisierung
Aesthetix® wurde für die Automatisierung entwickelt und kann für berührungslose Messung in einen Roboter oder eine Messzelle integriert werden.

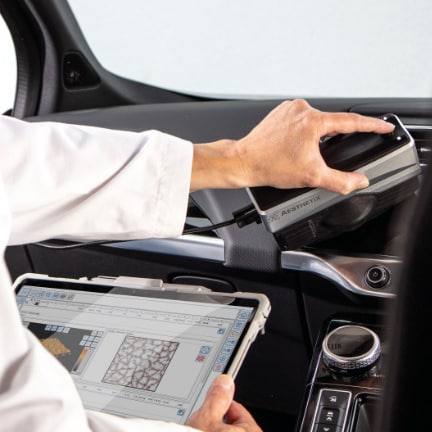

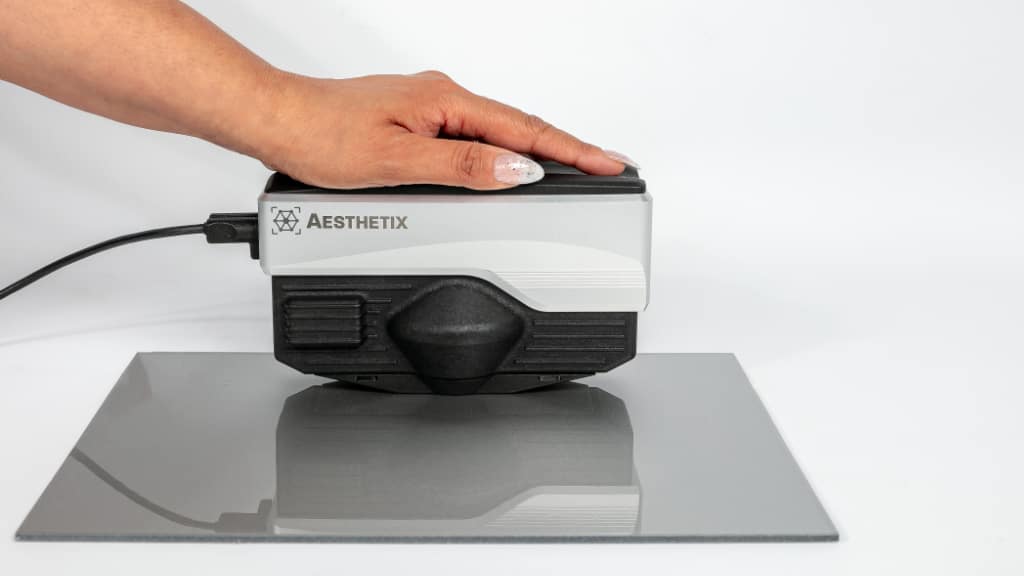

Tragbare Inspektion
In Verbindung mit einem Tablet kann das Aesthetix® als tragbares Vor-Ort-Messgerät verwendet werden.
Skalierbare Datenverwaltung
Rhopoint Appearance Elements bietet eine strukturierte, vollständig indizierte Datenbank für präzise Prozessoptimierung und zukünftige KI-gesteuerte Entscheidungen.
Lokales
Eine lokale Datenbank speichert Ergebnisse, Daten und Bilder von einem einzigen Gerät. Die Daten und Bilder können für weitere Analysen ausgegeben werden.
Netzwerk
Eine Netzwerkdatenbank für mehrere Instrumente und Standorte.
Demnächst!
Cloud
Hosten Sie Ihre Datenbank in der Rhopoint-Cloud oder nutzen Sie die Cloud Ihres Unternehmens.
Demnächst!
Verwendung der Aesthetix®-Technologie

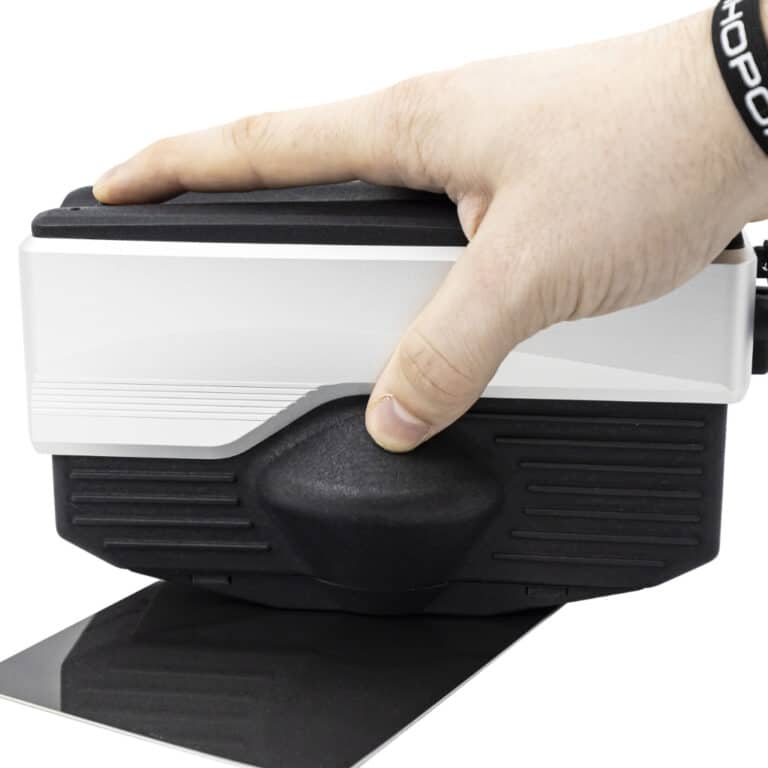

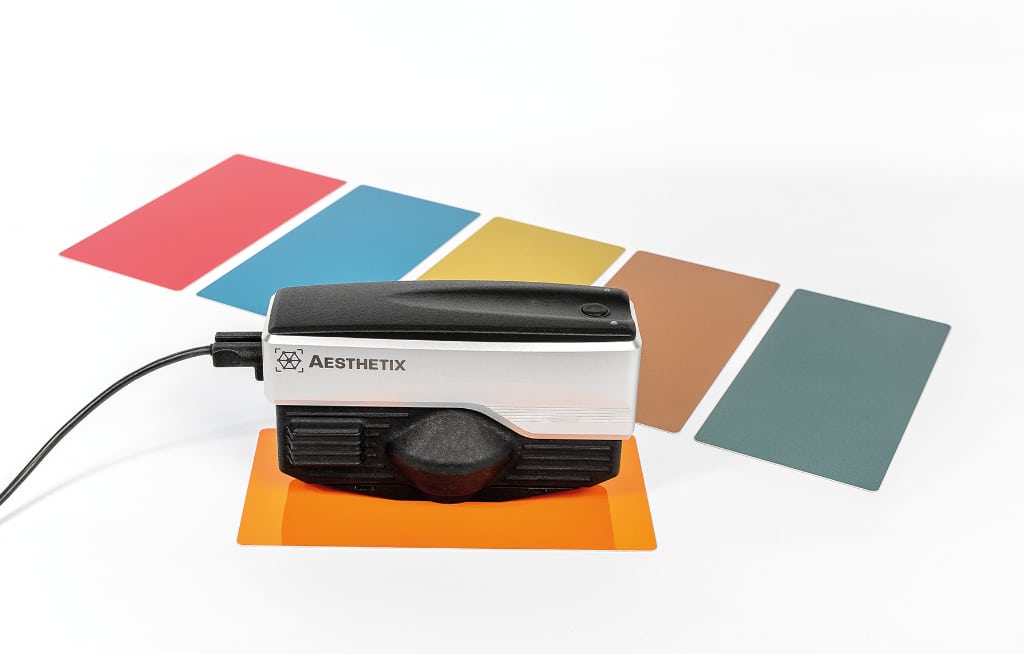

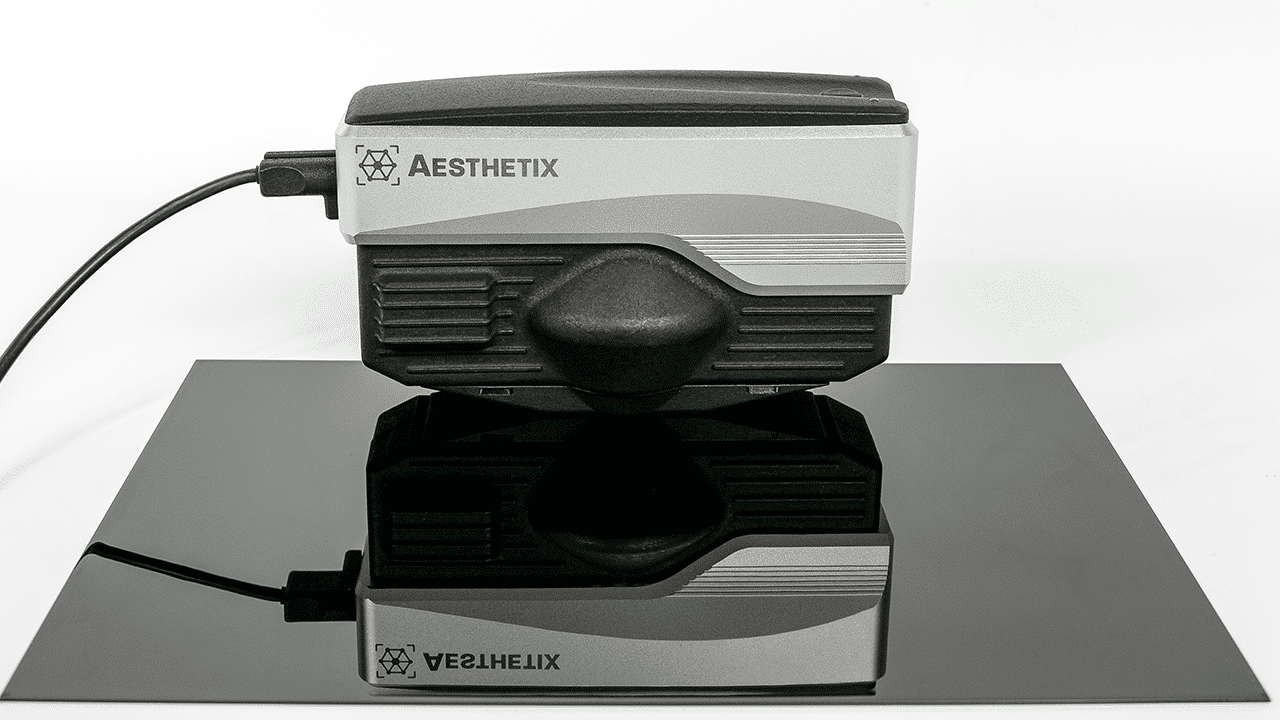

Das Aesthetix® umfasst eine USB 3.0 angeschlossene Sensoreinheit, die eine Vor-Ort-Inspektion mit einem Tablet, eine Oberflächenanalyse mit einem Labor-PC und eine Inline-Qualitätskontrolle über SPC ermöglicht.
Dieses modulare Gerät misst alle Aspekte der Oberflächenqualität, einschließlich Glanz, Textur, Topografie, Oberflächenmuster und visuelle Homogenität. Es ist an verschiedene Arbeitsabläufe anpassbar und kann flache, gekrümmte und kleine Flächen mit kontakt- oder berührungslosen Methoden messen.
Misst flache, gebogene und kleine Teile sowie nasse Oberflächen

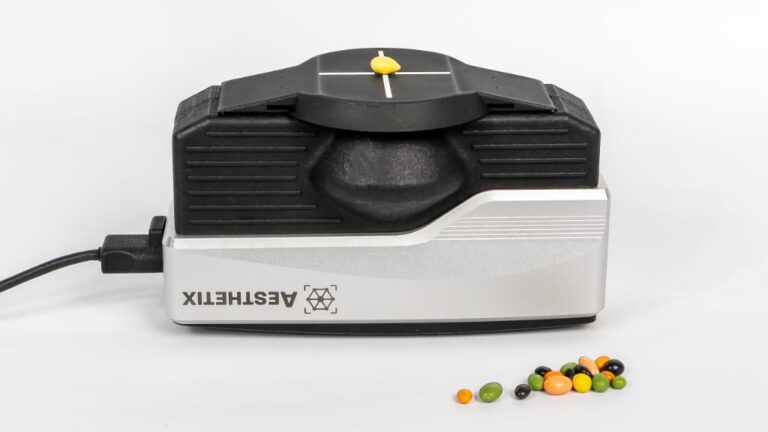

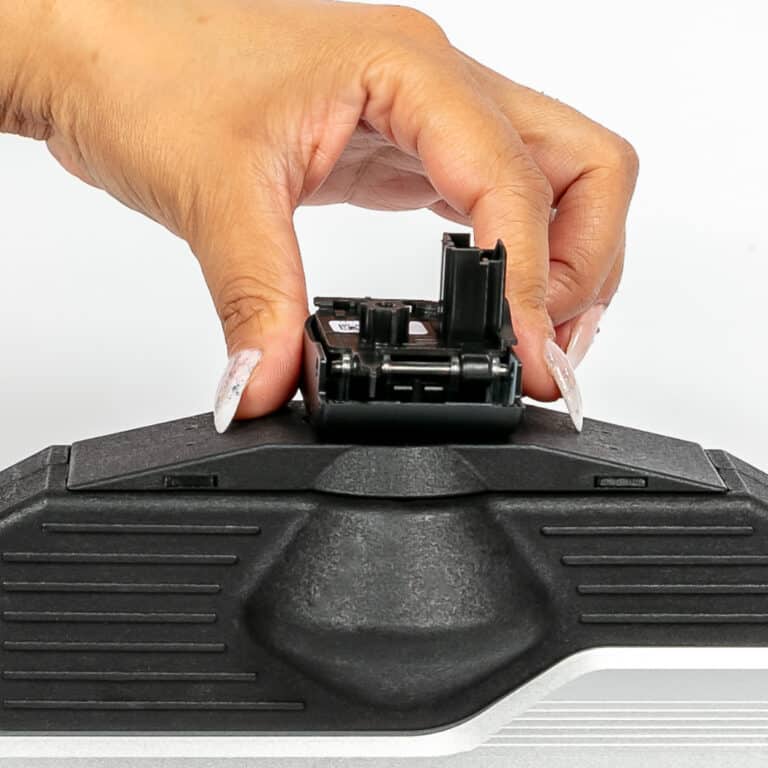

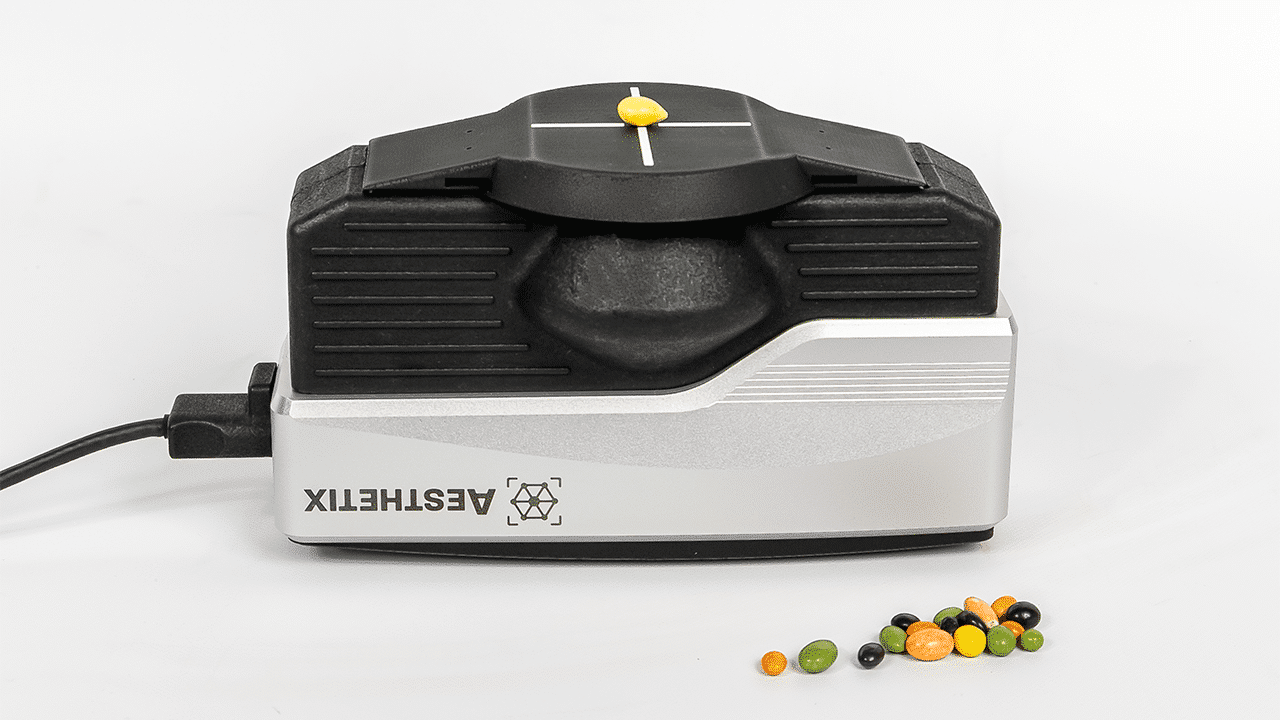

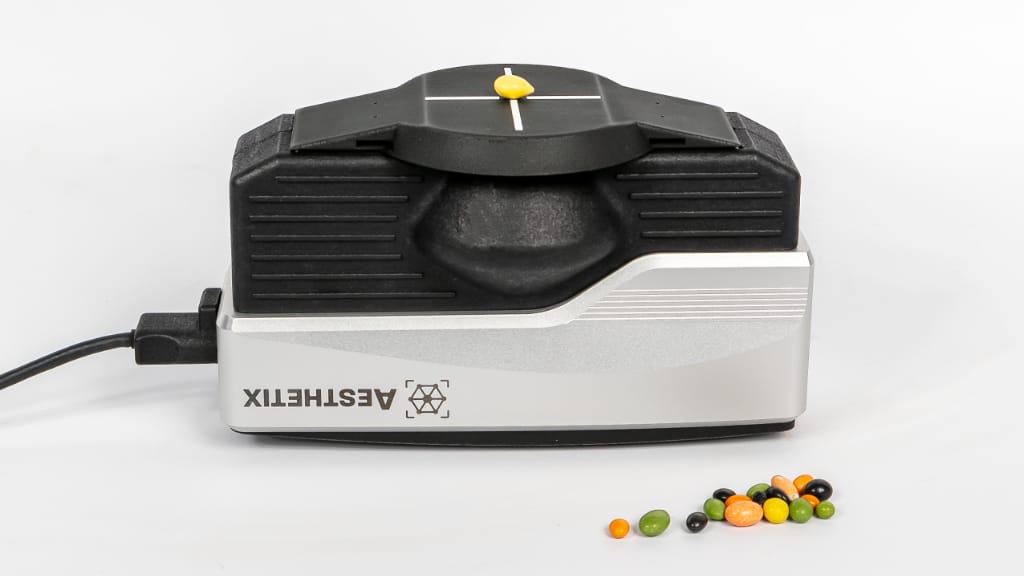

Kleine Teile
Auswechselbare Adapter ermöglichen die Messung
von flachen und gekrümmten Oberflächen, kleinen Teilen
bzw. Bereichen.

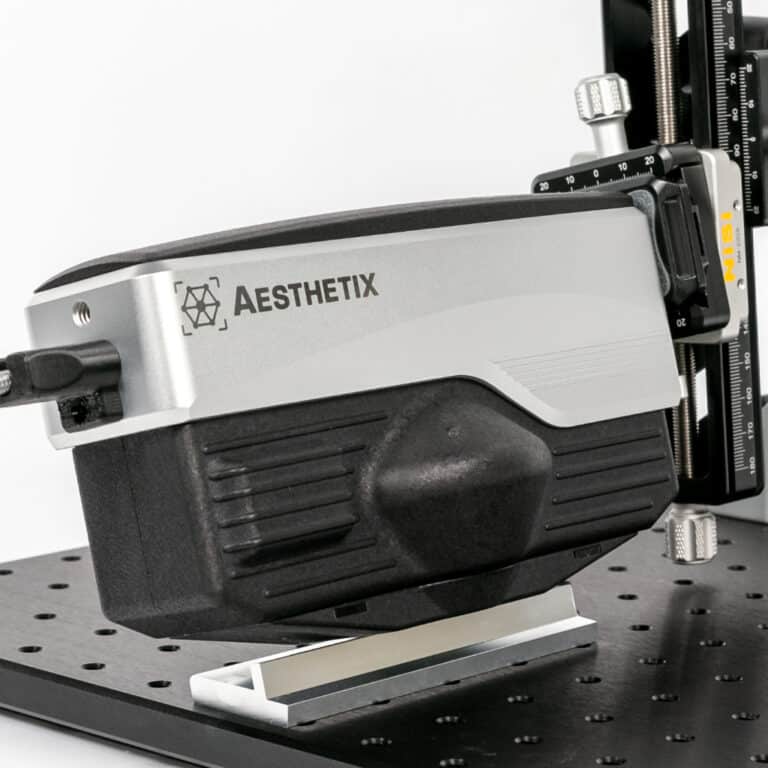

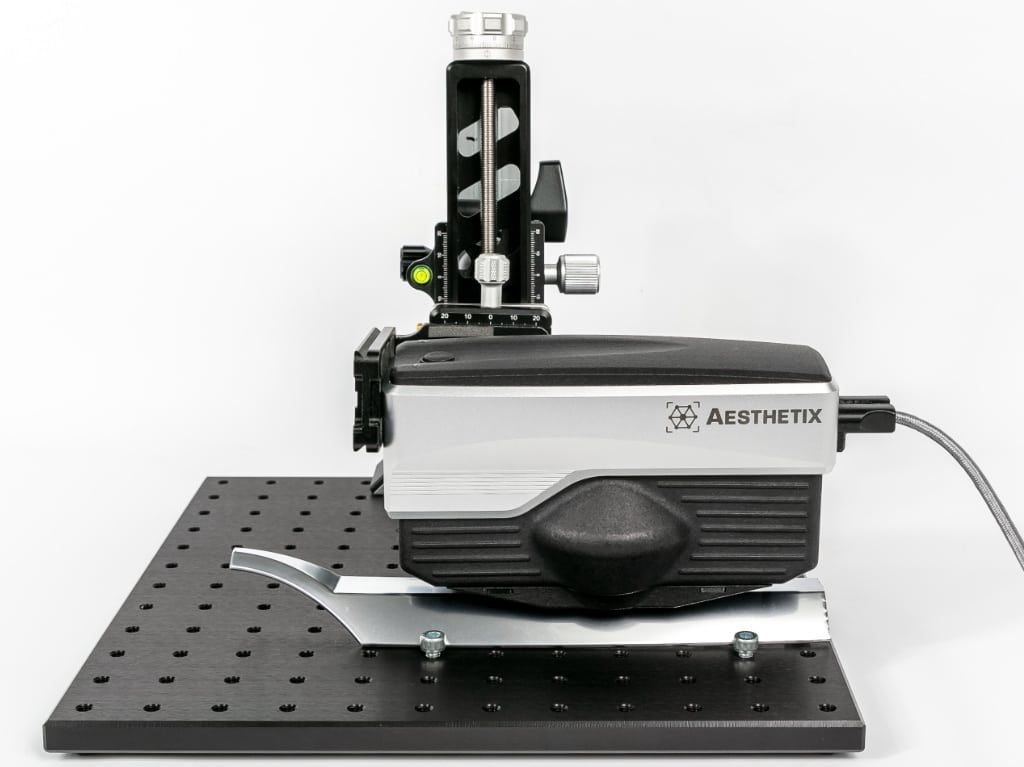

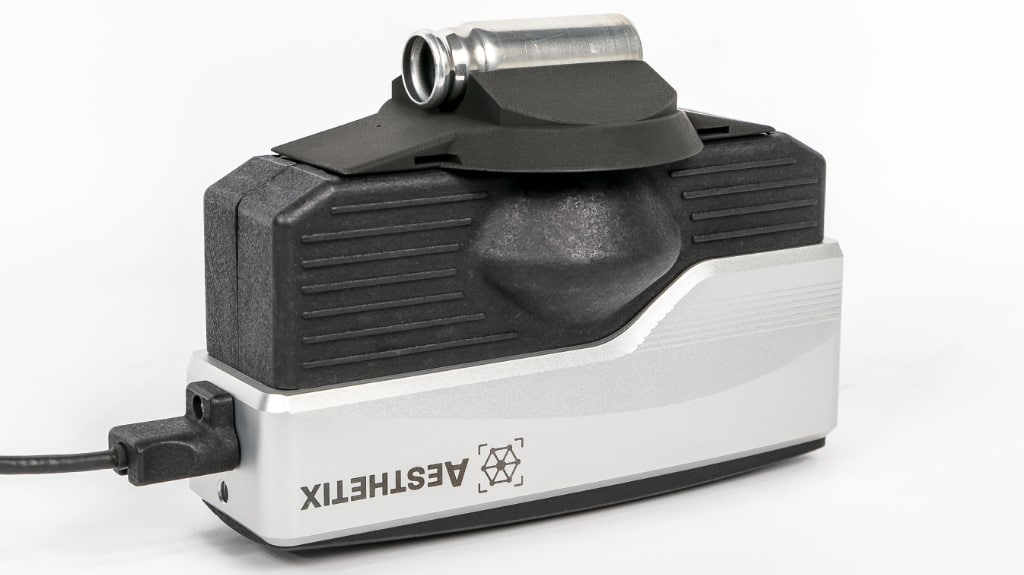

Gebogene Teile
Adapter und kundenspezifische Vorrichtungen werden eingesetzt, um wiederholbare Messungen an kleinen, komplexen Teilen durchführen zu können.

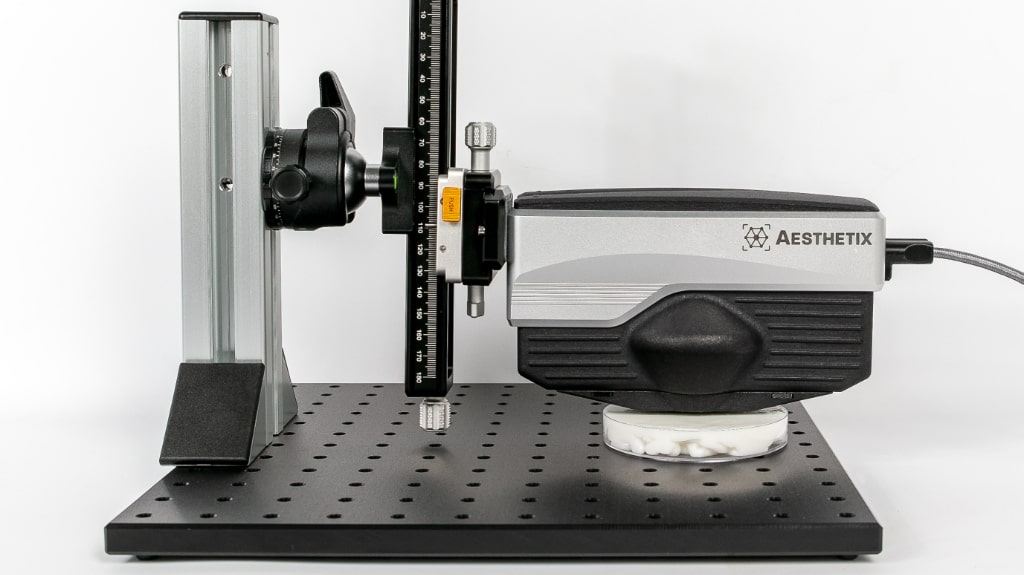

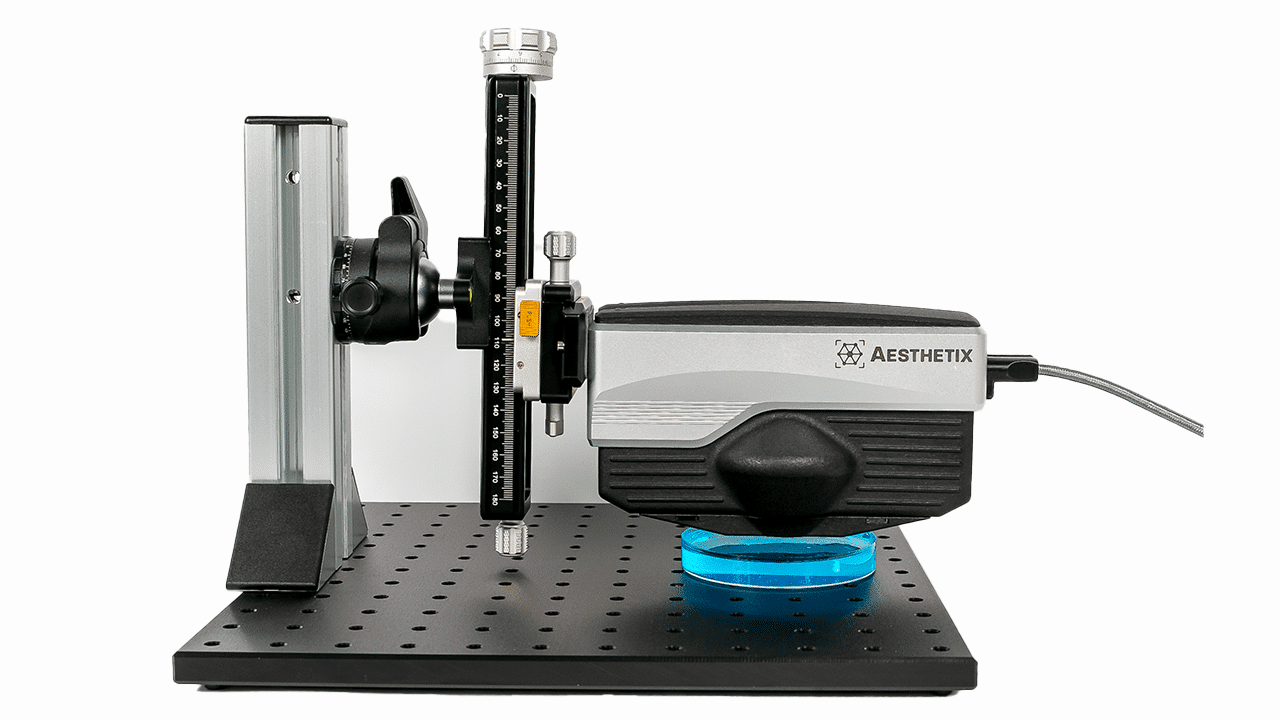

Nasse Oberflächen
Für die berührungslose Messung von empfindlichen Oberflächen, flüssigen Beschichtungen, Gelen, Cremes und Pasten kann Aesthetix® mit einem höhenverstellbaren Stativ verwendet werden.

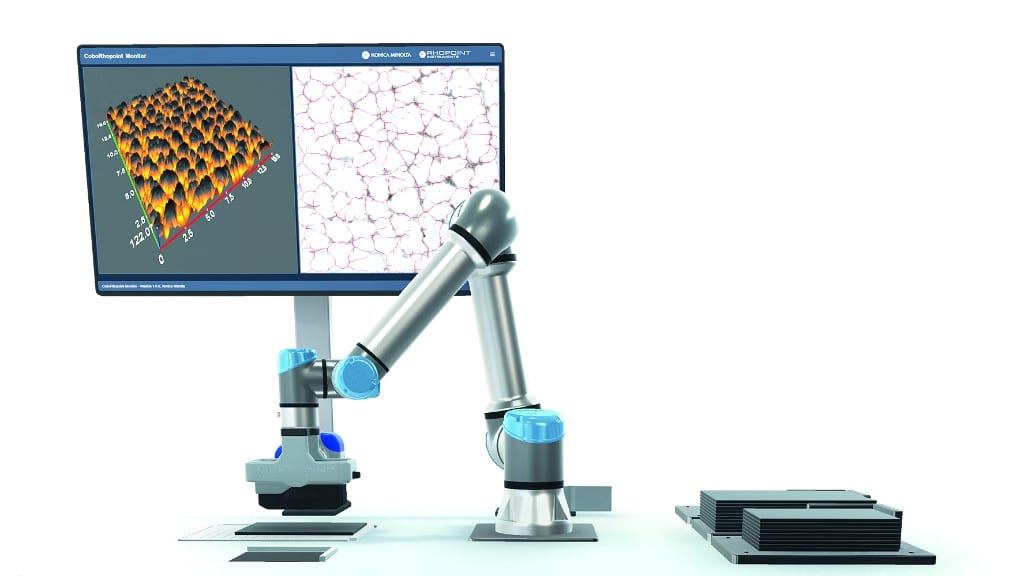

Cobot
Mit Aesthetix®, das in ein Labor-Cobot-System
integriert ist, kann ein hoher Probendurchsatz
erzielt werden.

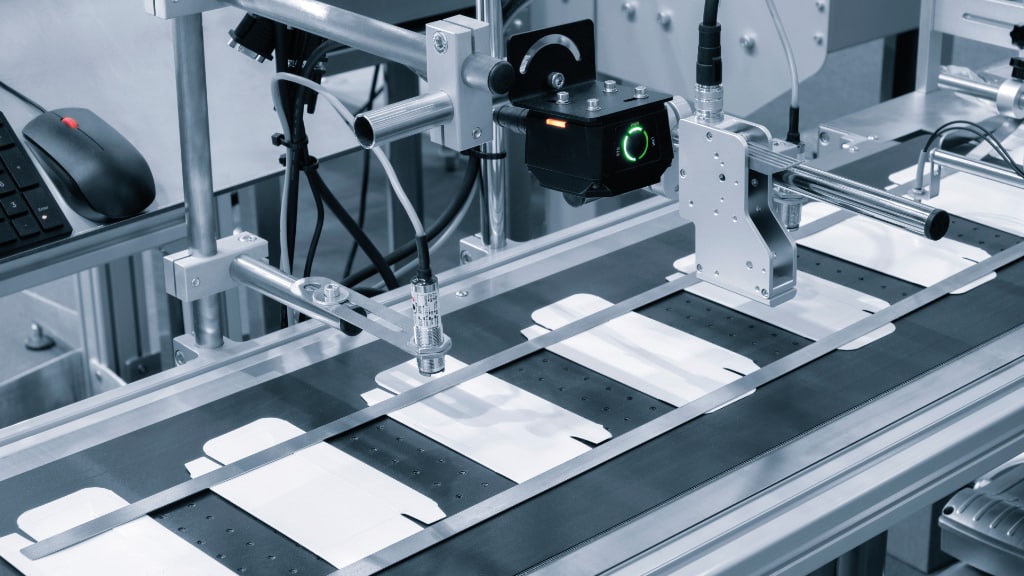

Inline
Das Aesthetix® kann als berührungsloser
Inline-Sensor in eine Produktionsumgebung
integriert werden.

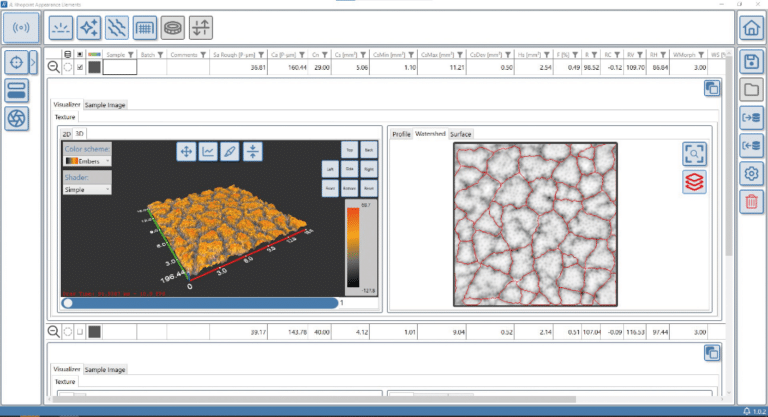

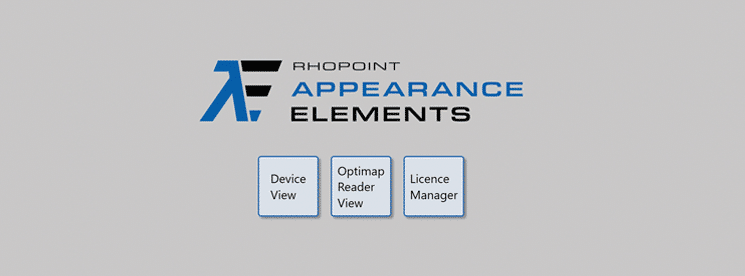

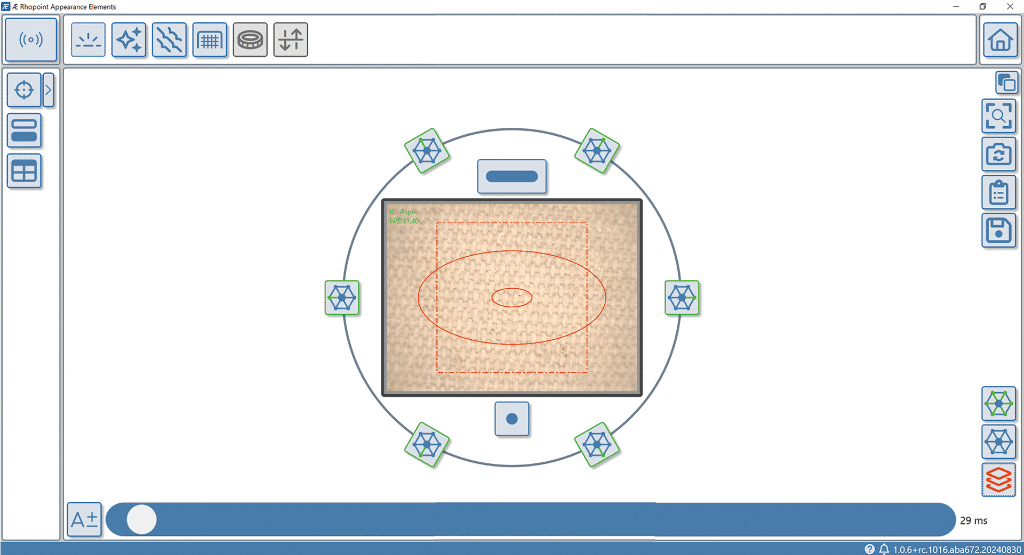

Rhopoint Appearance Elements

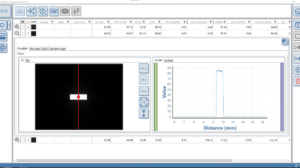

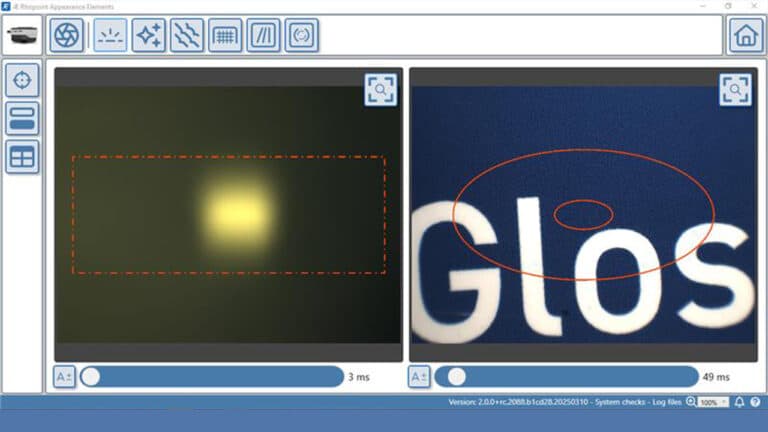

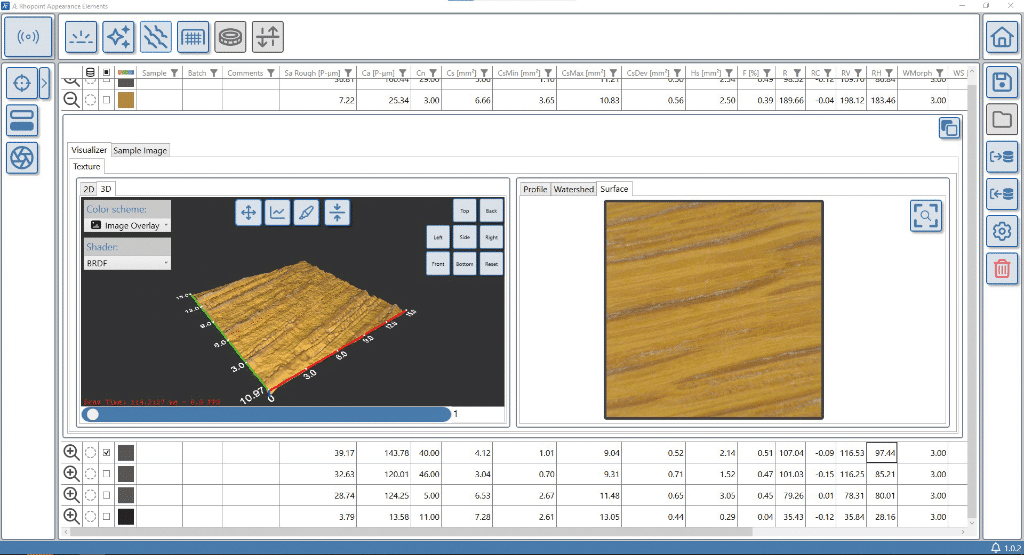

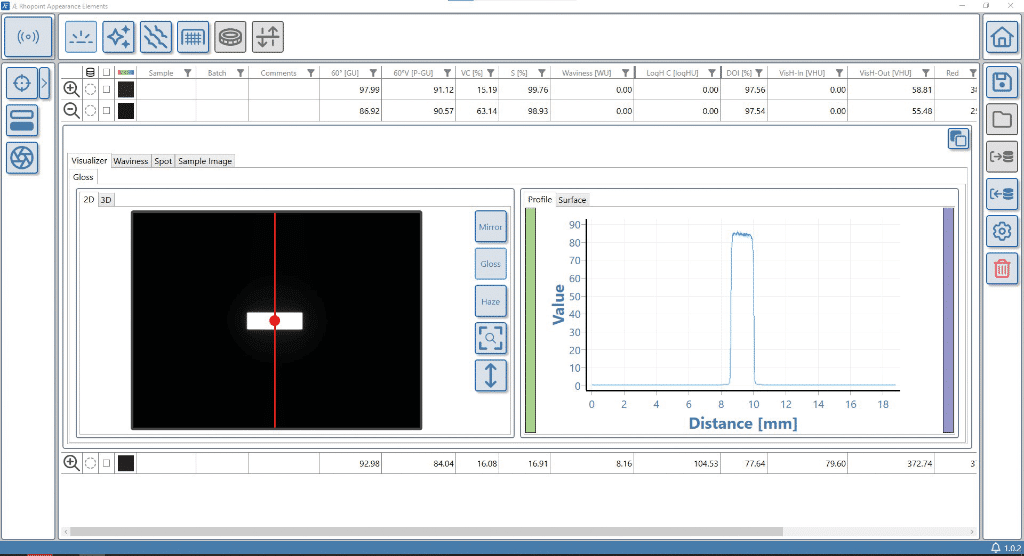

Die Rhopoint Appearance Elements Software ist das Herzstück des Aesthetix® Bildverarbeitungssystems und erfasst Bilder zur Analyse mit modernsten Algorithmen. Messbilder, Diagramme und topografische Oberflächenkarten veranschaulichen die Erscheinungsqualität der Oberfläche. Numerische Ergebnisse und Bilder werden in einer lokalen Netzwerk- oder Cloud-Datenbank gespeichert, um ein sicheres, skalierbares Datenmanagement zu gewährleisten.
Surface Brillance-Modul
Glanz
Visueller Glanz
Haze
Schärfe
Welligkeit
Luminanz / Leuchtdichte
Polierfehler
Farbton

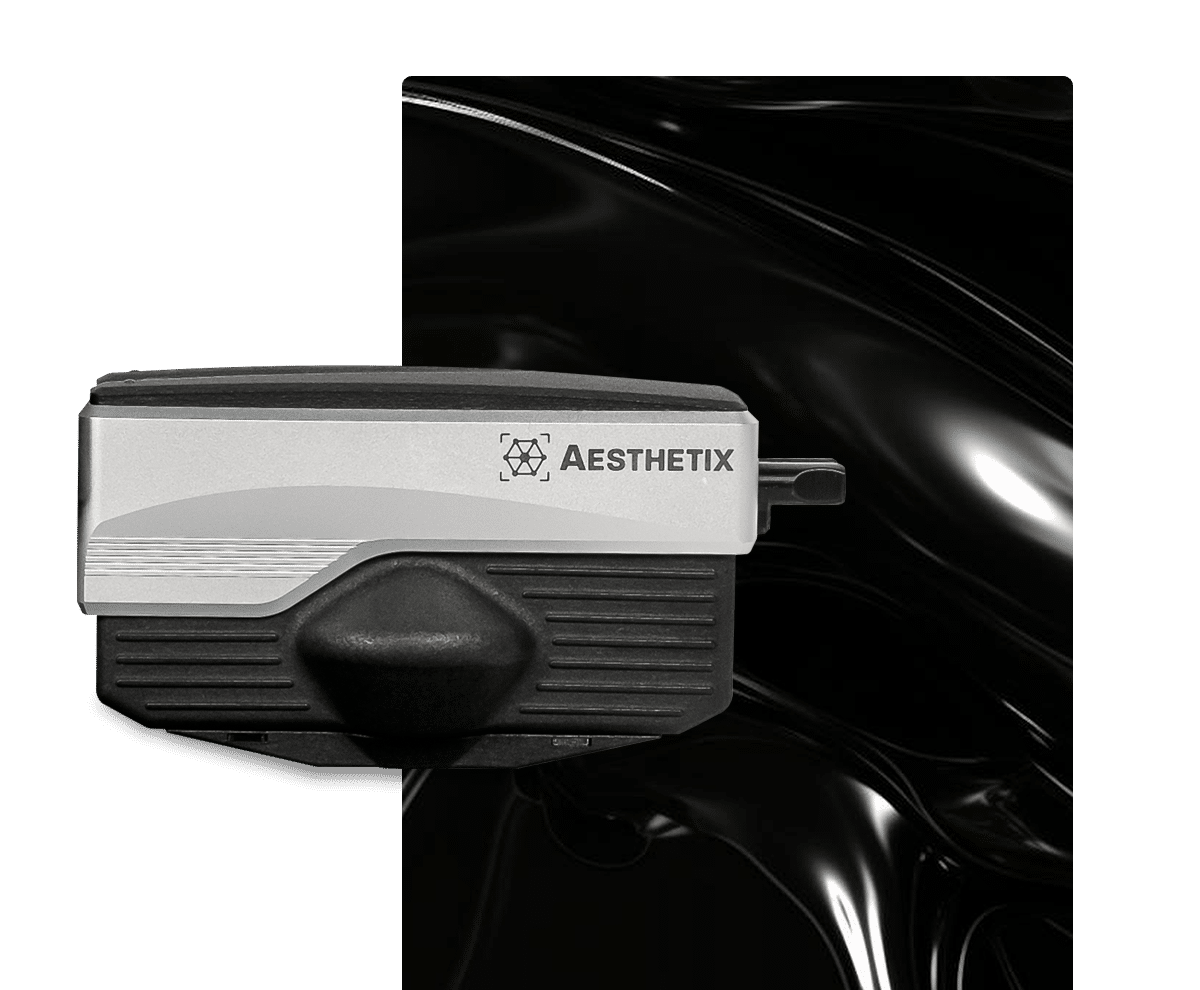

Surface Brillance-Modul
Eine Kombination von Wahrnehmungsmetriken, die das Reflexionsvermögen und die visuelle Qualität von hochwertigen, hochglänzenden Oberflächen umfassend beschreiben.
Glanz
Visueller Glanz
Haze
Schärfe
Welligkeit
Luminanz / Leuchtdichte
Polierfehler
Farbton

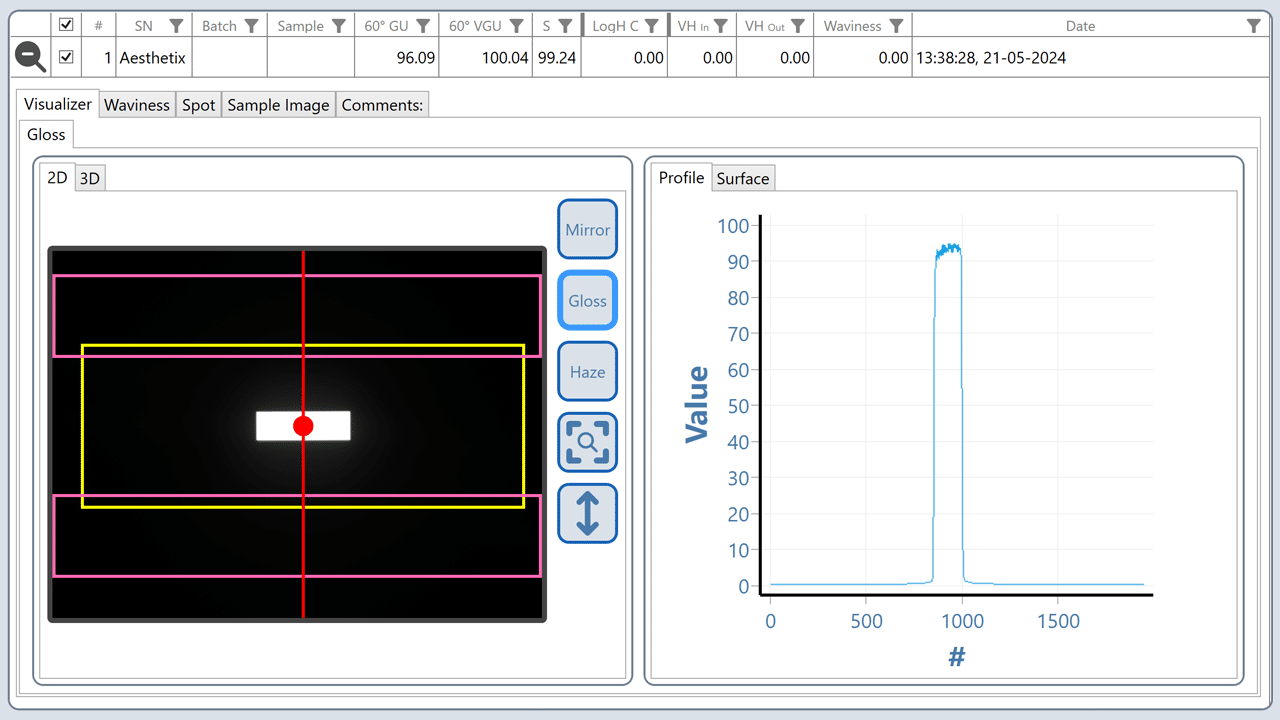

Glanz
Aesthetix Glanzwerte entsprechen den internationalen Normen ISO 2813 und ASTM D523, und basieren auf Kamerabildern zur vollständigen Beschreibung der Reflexion.
Visueller Glanz

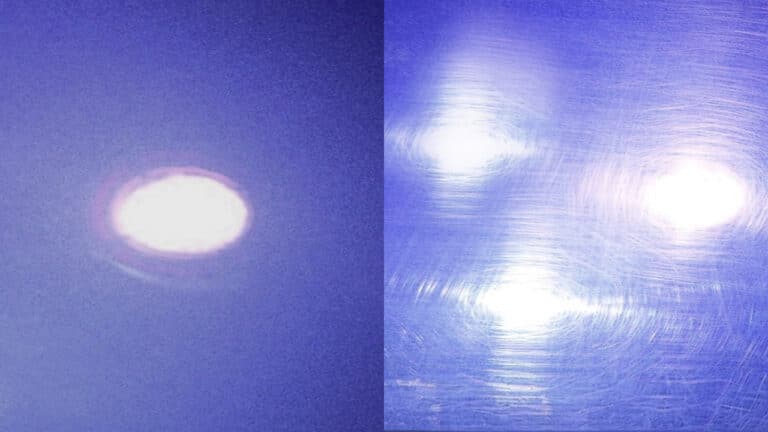

60°-Grad-Glanzwerte stehen oft im Widerspruch zur Wahrnehmung. So erscheinen beispielsweise schwarze Materialien immer glänzender als weiße Materialien mit demselben Glanzwert. Die neue visuelle Glanzskala (pGU) von Aesthetix® entspricht der realen Oberflächenwahrnehmung.

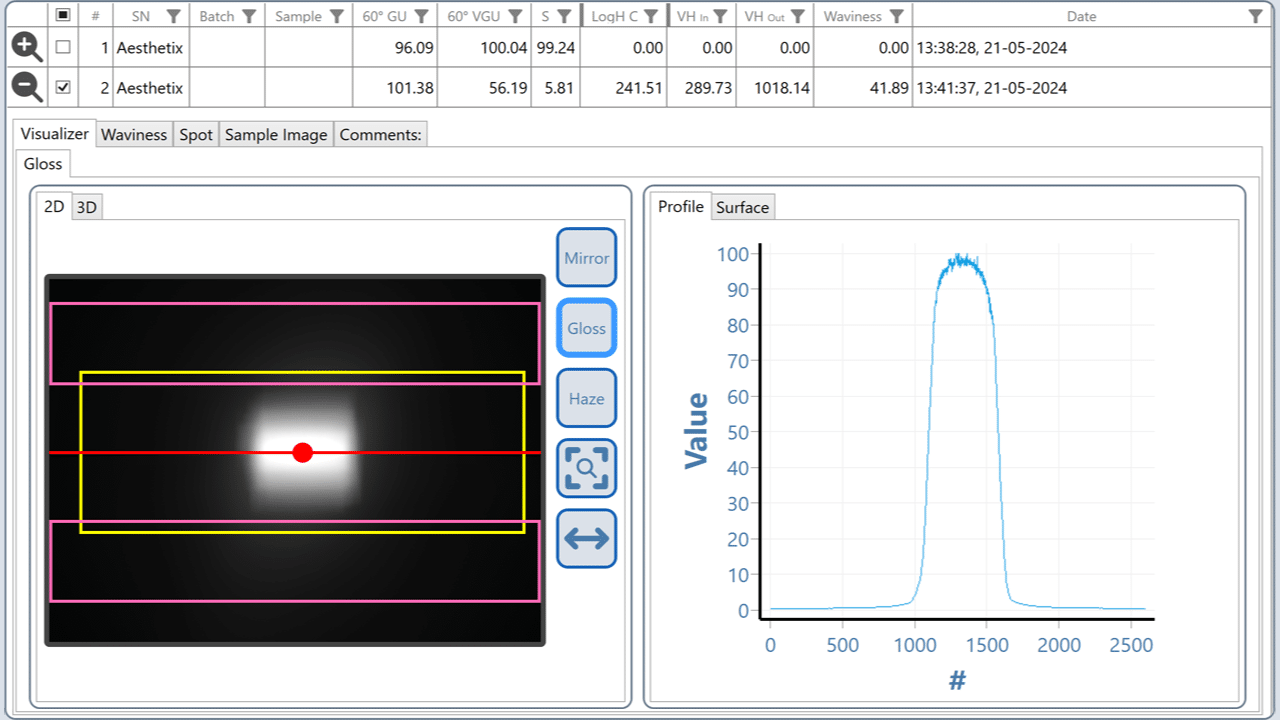

Haze
Unter Haze versteht man ein trübes oder milchiges Aussehen auf einer beschichteten oder polierten Oberfläche. Aesthetix® liefert ASTM E430-kompatible Werte und neue, auf der Wahrnehmung basierende Messwerte, die das Erscheinungsbild unter verschiedenen Betrachtungsbedingungen (innen und außen) vorhersagen.
Schärfe/DOI
Ein NEUER Schärfeparameter (SU) bietet eine verbesserte Empfindlichkeit für ultrafeine Texturen auf den hochwertigsten Oberflächen, während die DOI-Werte mit den Rhopoint IQ ASTM E430-Messungen kompatibel sind.
Welligkeit
Welligkeit in Oberflächen ist eine wellenförmige Textur, auch Orange-Peel (Orangenhaut) genannt. Aesthetix® bietet TAMS Waviness, die PCI-Orange-Peel-Skala und Tension-Werte zur genauen Charakterisierung von Orange-Peel für verschiedene Anwendungen.
Luminanz/Leuchtdichte
Aesthetix® zeigt den durchschnittlichen Y-Wert der Oberfläche nach der CIE 1931 XYZ-Skala an. Dieser gibt an, wie hell oder dunkel die Oberfläche erscheint, unabhängig von ihrem Farbton oder ihrer Sättigung.

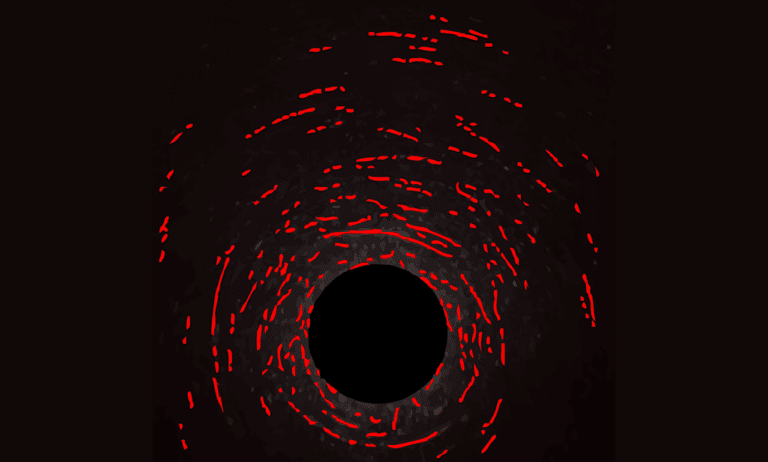

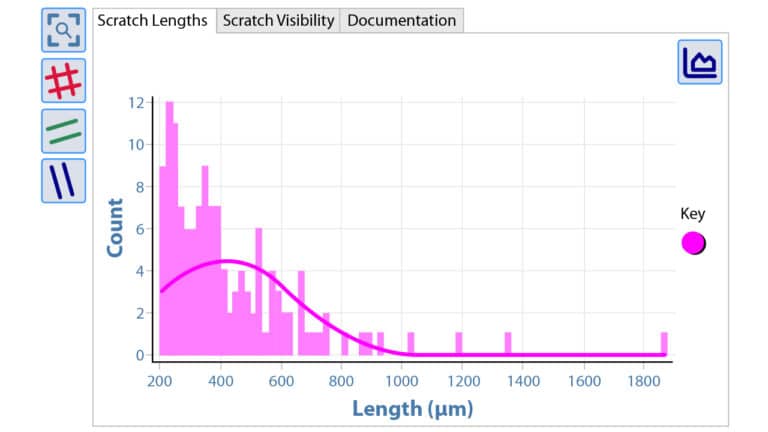

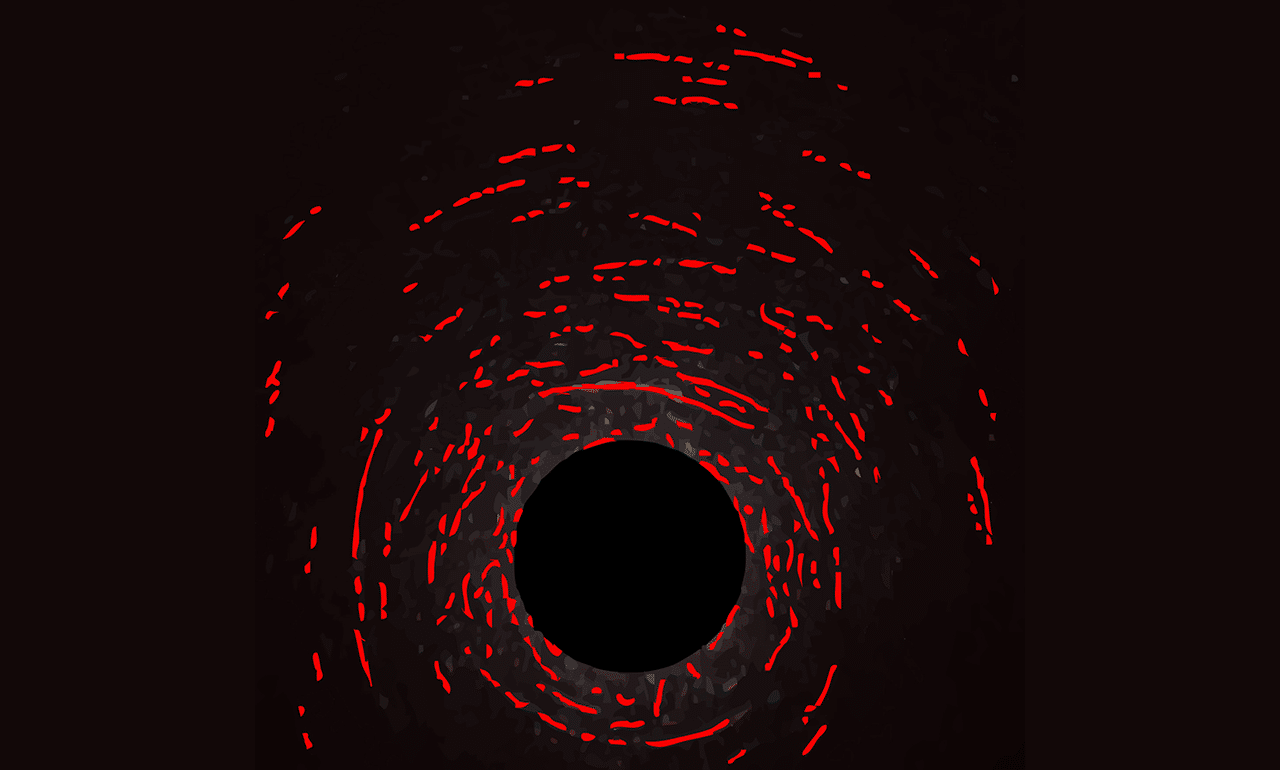

Polierfehler
Kratzer können bewertet werden. Toleranzen nach Anzahl und Länge.

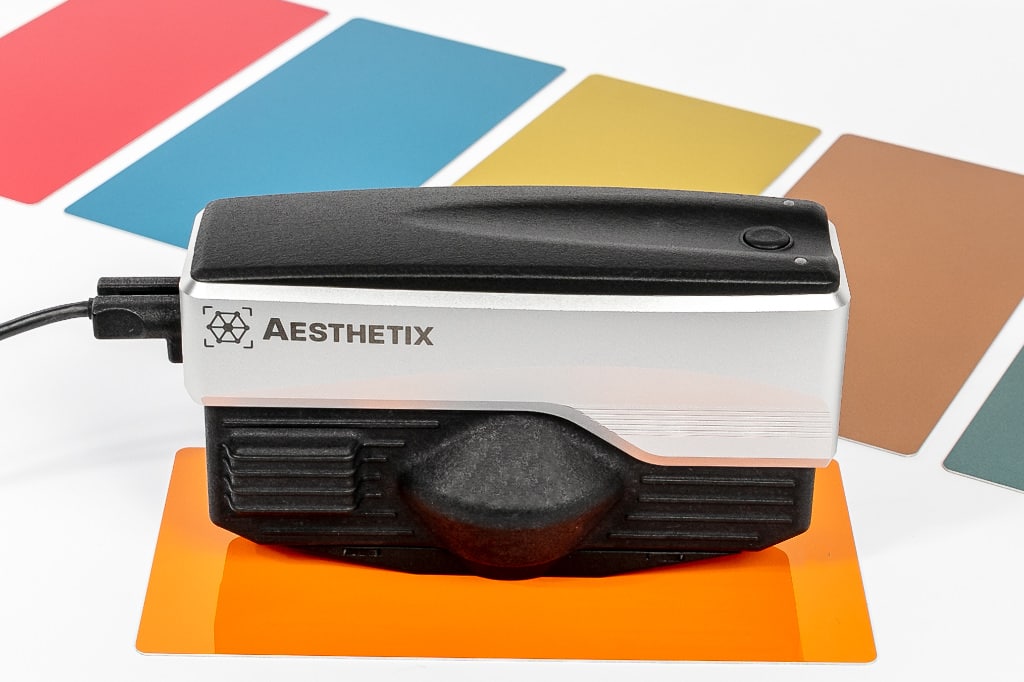

Farbton
Ein farbgetreues Bild der Oberfläche wird aufgenommen und die durchschnittlichen RGB-Werte werden in der Software Rhopoint Appearance Elements angezeigt.
Textur-Modul
Zell-Amplitude
Zell-Anzahl und -Größe
Reflexionsvermögen
Wahrgenommene Rauheit
Luminanz / Leuchtdichte
Glanz
Farbton

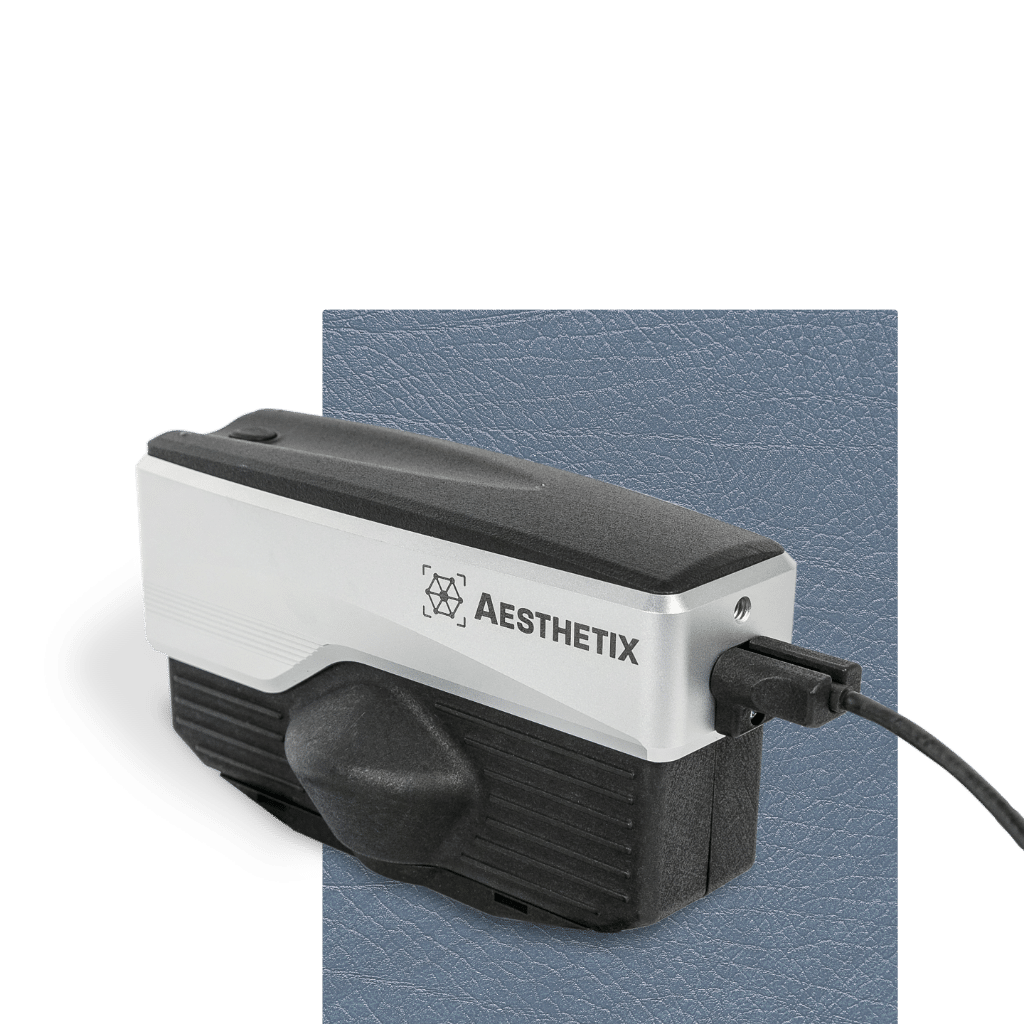

Textur-Modul
Materialien mit einer Oberflächenstruktur wie Kunststoffe für die Fahrzeug-Innenausstattung, Leder und Pulverbeschichtungen müssen ein einheitliches Erscheinungsbild und Muster aufweisen, um einen maximalen visuellen Reiz zu erzielen. Das Rhopoint Aesthetix® analysiert die Oberflächentextur, um Herstellern zu helfen, konsistente Produkte mit optimaler Optik und Haptik herzustellen.
Zell-Amplitude
Zell-Anzahl und -Größe
Reflexionsvermögen
Wahrgenommene Rauheit
Luminanz / Leuchtdichte
Glanz
Farbton
Ca = 90μm
Ca = 40μm
Zell-Amplitude
Dies ist die durchschnittliche Amplitude aller in der Textur eines Materials identifizierten Zellen. Dieser Parameter wird verwendet, um die Tiefe der Oberflächentextur zu verstehen, die visuelle und taktile Wahrnehmung beeinflusst.

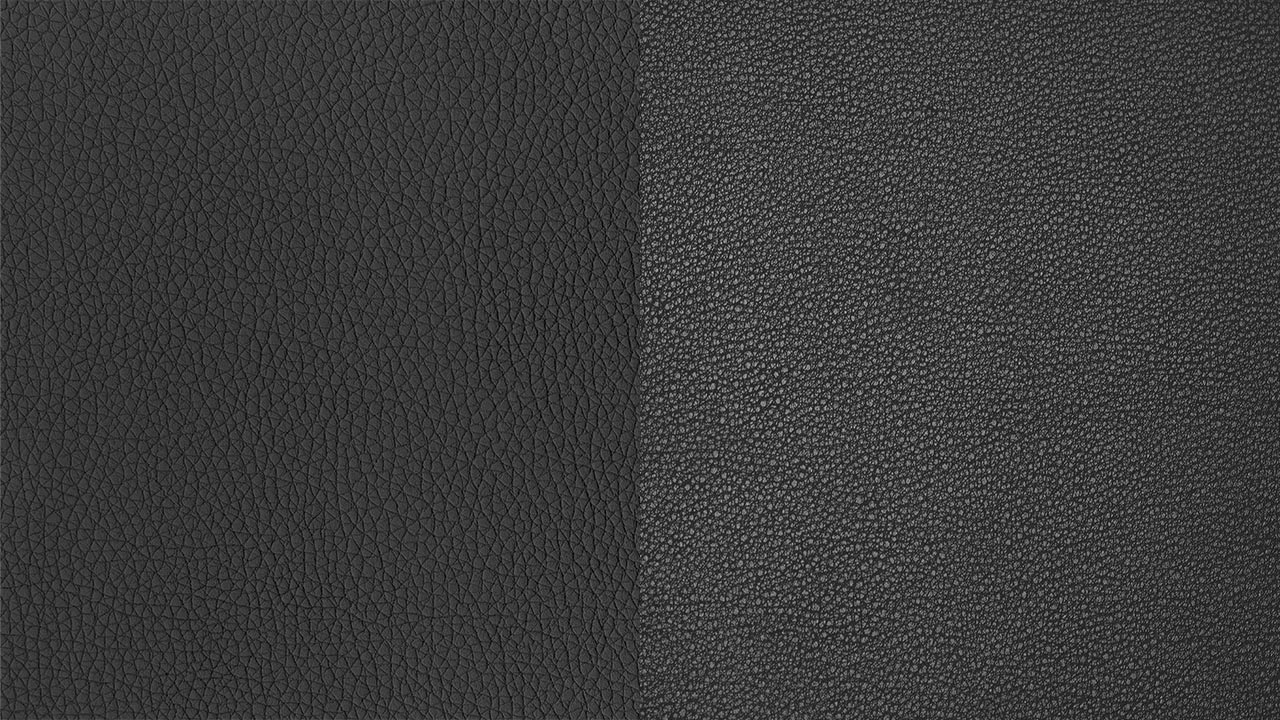

Zell-Anzahl und -Größe
Die Quantifizierung der Zellgröße und -verteilung hilft bei der Bewertung der Gleichmäßigkeit, der Grobheit und des Gesamterscheinungsbildes der Oberfläche, was für die Qualitätskontrolle und die Gewährleistung der Konsistenz bei der Produktherstellung von wesentlicher Bedeutung ist.
Cs = 3,4 mm2
Die Zellen haben eine größere Oberfläche, und das Material erscheint gleichmäßiger.
Cs = 0,7 mm2
Die Zellen haben eine kleinere Oberfläche, das Material erscheint texturierter und kompakter.
Das Reflexionsvermögen der Oberfläche ist gering, was bedeutet, dass die Täler flach erscheinen.
Das Reflexionsvermögen der Oberfläche ist hoch, was bedeutet, dass die Täler tiefer erscheinen.
Reflexionsvermögen
Rhopoint Aesthetix® misst die Gesamtreflexion der Oberfläche und den Kontrast zwischen den Hügeln und Tälern des Musters. Der. Reflexionsgrad bei Leder z.B. kann sein Aussehen unter verschiedenen Lichtverhältnissen beeinflussen.
Wahrgenommene Rauheit
Die Standardabweichung der Amplitude für alle gemessenen Pixel in dem 14.25×14.25mm großen Messfeld der Messung.
Glattere Lederoberflächen können Kratzer deutlicher zeigen und erfordern eine sorgfältigere Pflege, um ihr elegantes Aussehen zu bewahren.
Rauere Oberflächen verdecken oft kleinere Schäden und erfordern weniger sorgfältige Pflege.
Luminanz/Leuchtdichte
Aesthetix® zeigt den durchschnittlichen Y-Wert der Oberfläche nach der CIE 1931 XYZ-Skala an. Dieser gibt an, wie hell oder dunkel die Oberfläche erscheint, unabhängig von ihrem Farbton oder ihrer Sättigung.
Glanz
Aesthetix Glanzwerte entsprechen den internationalen Normen ISO 2813 und ASTM D523, und basieren auf Kamerabildern zur vollständigen Beschreibung der Reflexion.
Farbton
Ein farbgetreues Bild der Oberfläche wird aufgenommen und die durchschnittlichen RGB-Werte werden in der Software Rhopoint Appearance Elements angezeigt.
Effect-Finish-Modul
Graininess
Sparkle-Farbton
Dichte
Sichtbarkeit
Luminanz / Leuchtdichte
Welligkeit
Haze
Glanz
Effect-Finish-Modul

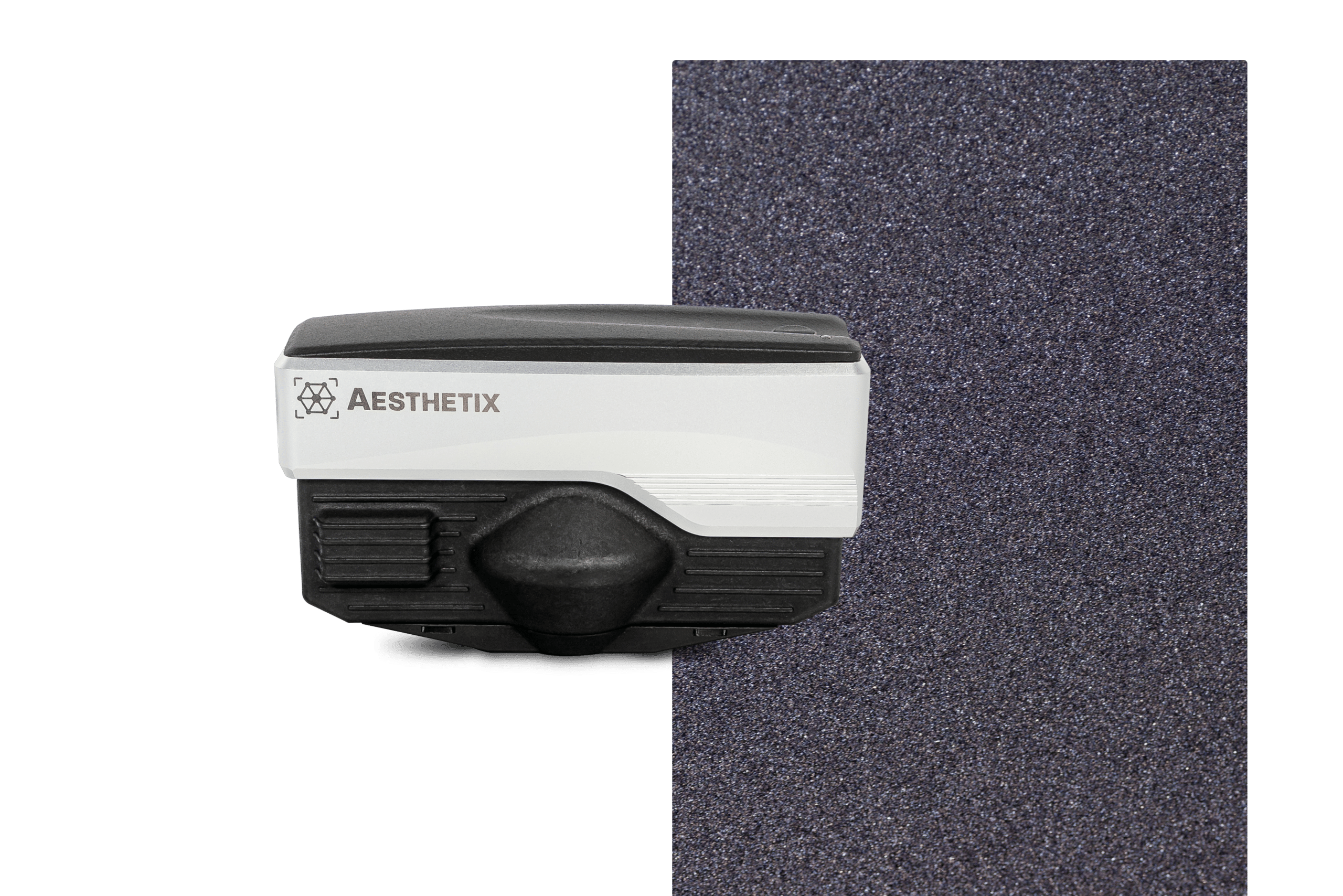

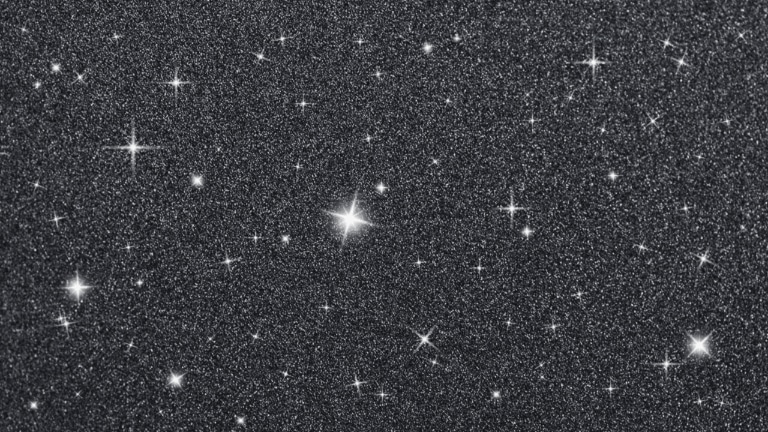

Beschichtungen mit Effektpigmenten weisen Sparkle (Glitzern) auf, eine visuelle Textur, die beobachtet wird, wenn spiegelähnliche Elemente auf einer Oberfläche Licht reflektieren.
Graininess
Sparkle-Farbton
Dichte
Sichtbarkeit
Luminanz / Leuchtdichte
Welligkeit
Haze
Glanz
Graininess
Die Graininess oder Grobkörnigkeit beschreibt das ungleichmäßige körnige Erscheinungsbild einer Oberfläche bei diffusen Lichtverhältnissen. Die Grobkörnigkeit nimmt tendenziell mit der Pigmentierung zu.
Sparkle-Farbton
Der Mittelwert der RGB-Farbtöne der Sparkle-Elemente wird bestimmt.
Dichte
Die Sparkle-Dichte ist ein Maß für die Konzentration der sichtbaren Glitzerpunkte auf einer Oberfläche, wenn sie unter gerichteten Lichtbedingungen betrachtet wird.
Sichtbarkeit
Aesthetix® meldet die Funkensichtbarkeit; ein durchschnittlicher Intensitätswert für alle funkelnden Elemente, die im Material als sichtbar identifiziert wurden.
Luminanz/Leuchtdichte
Aesthetix® zeigt den durchschnittlichen Y-Wert der Oberfläche nach der CIE 1931 XYZ-Skala an. Dieser gibt an, wie hell oder dunkel die Oberfläche erscheint, unabhängig von ihrem Farbton oder ihrer Sättigung.
Welligkeit
Welligkeit in Oberflächen ist eine wellenförmige Textur, auch Orange-Peel (Orangenhaut) genannt. Aesthetix® bietet TAMS Waviness, die PCI-Orange-Peel-Skala und Tension-Werte zur genauen Charakterisierung von Orange-Peel für verschiedene Anwendungen.
Haze
Unter Haze versteht man ein trübes oder milchiges Aussehen auf einer beschichteten oder polierten Oberfläche. Aesthetix® liefert ASTM E430-kompatible Werte und neue, auf der Wahrnehmung basierende Messwerte, die das Erscheinungsbild unter verschiedenen Betrachtungsbedingungen (innen und außen) vorhersagen.
Glanz
Aesthetix Glanzwerte entsprechen den internationalen Normen ISO 2813 und ASTM D523, und basieren auf Kamerabildern zur vollständigen Beschreibung der Reflexion.

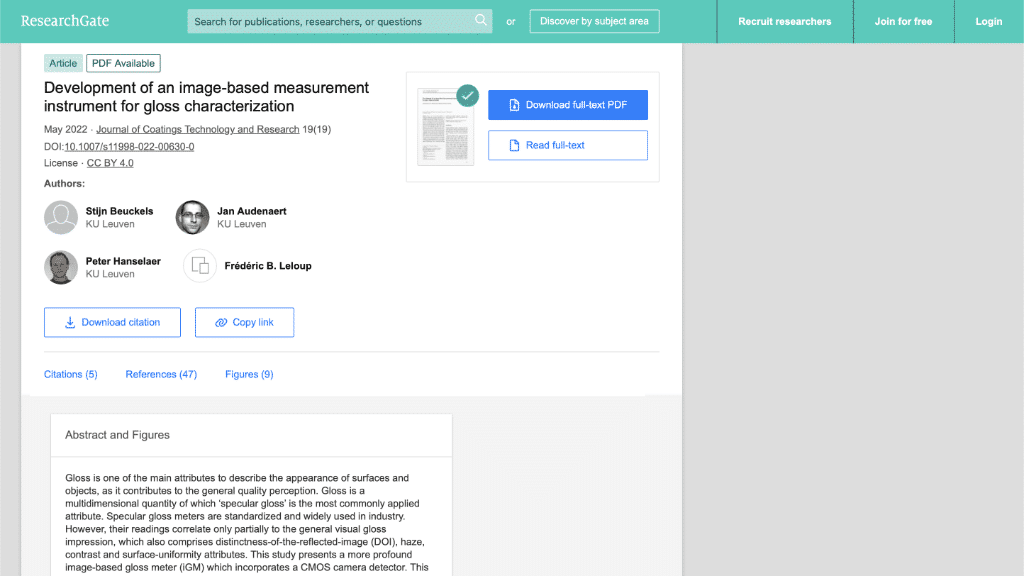

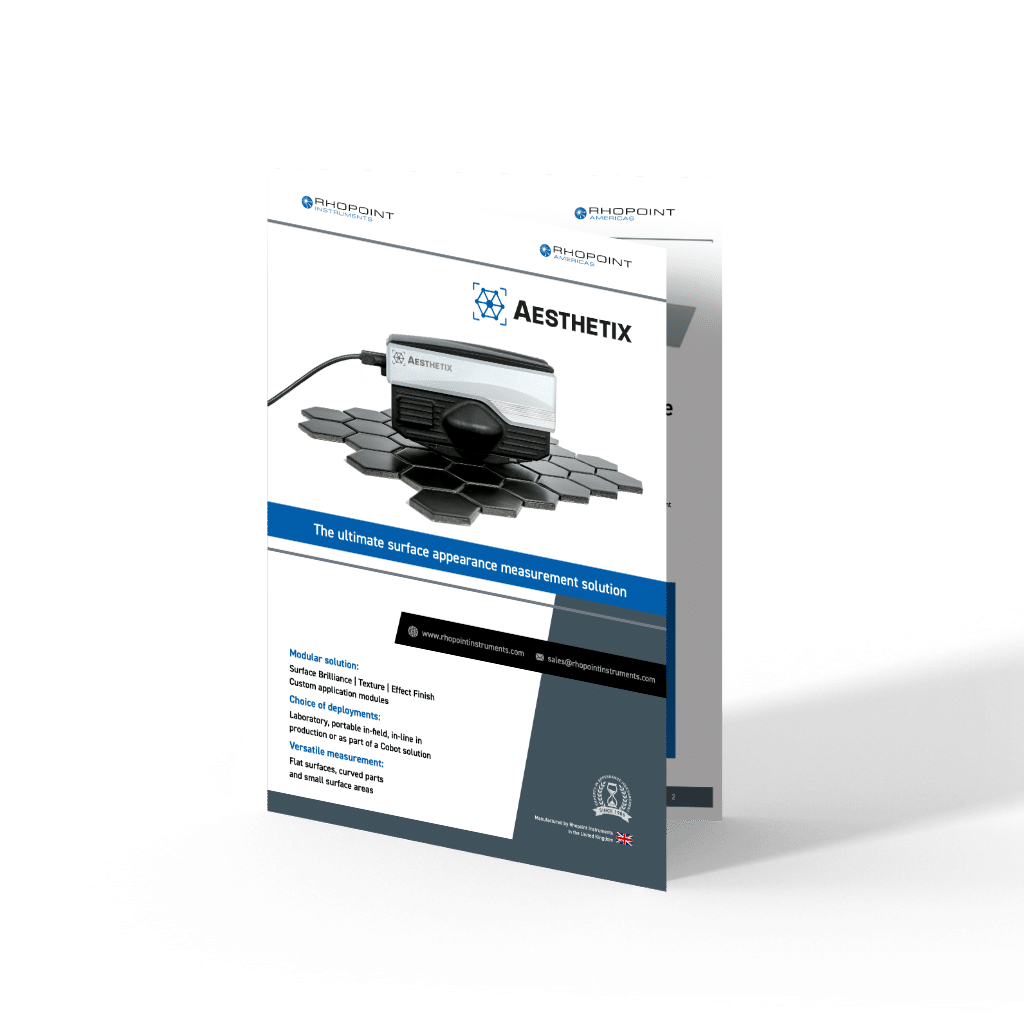

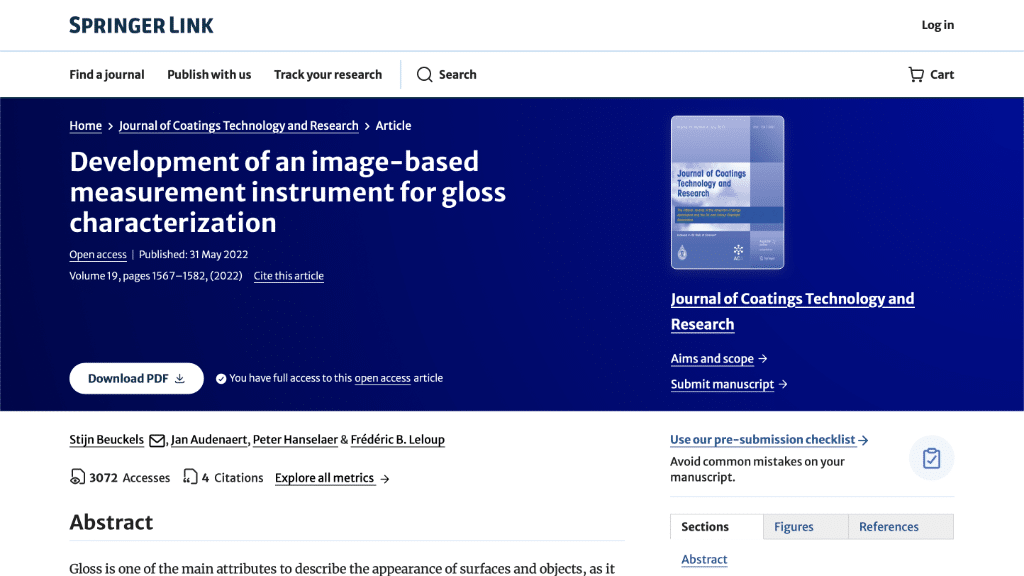

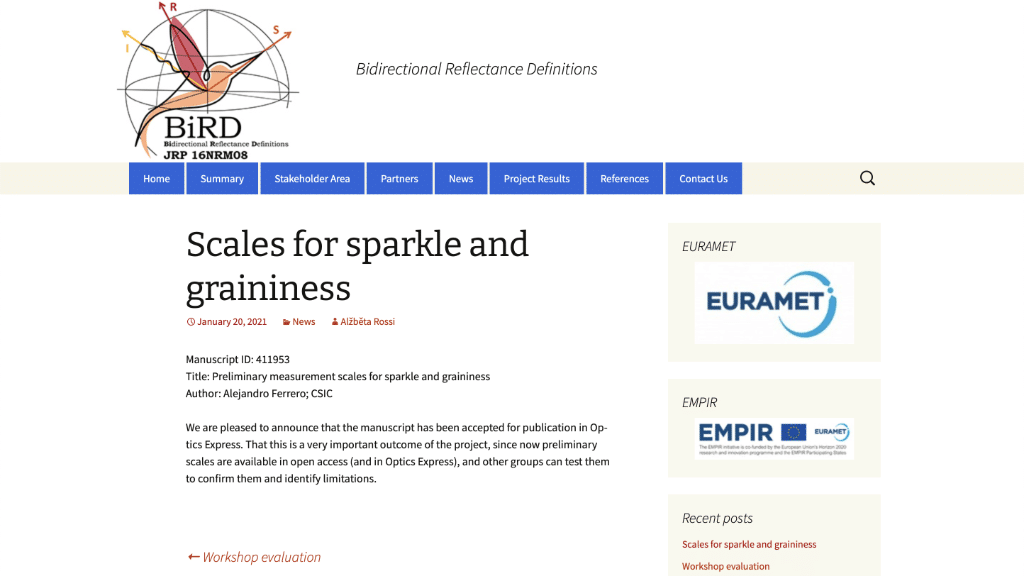

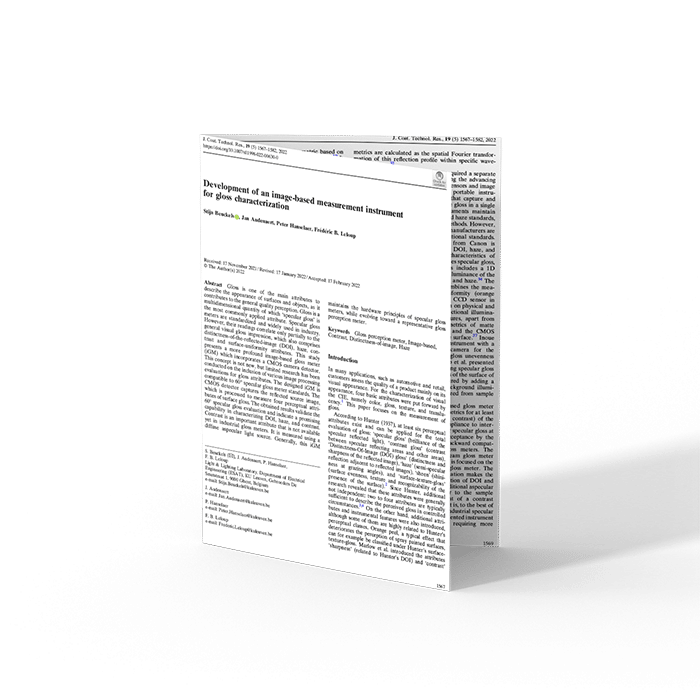

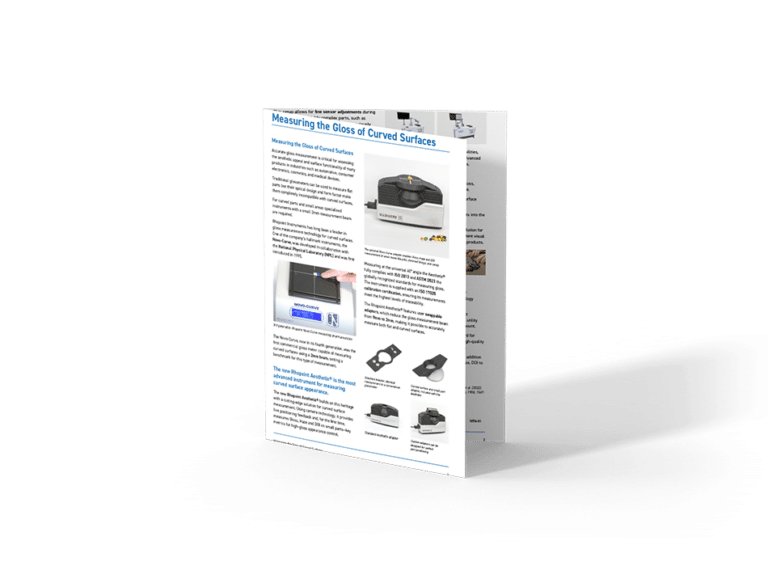

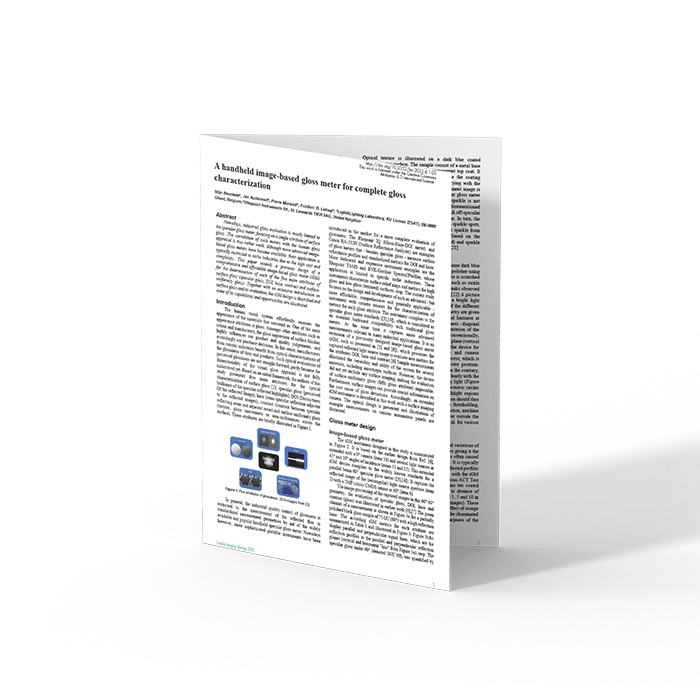

Downloads
Warum Aesthetix®-Technologie?
Sehen, was man misst – messen, was man sieht
Erstellen Sie die perfekte Oberfläche, indem Sie alle Parameter messen, die das visuelle Erscheinungsbild beeinflussen und dem entsprechen, was das Auge sieht.
Aesthetix Vision Sensor
Ein duales Kamerasystem mit innovativer Beleuchtung erfasst HDR-Oberflächen- und Glanzbilder mit einer außergewöhnlichen Auflösung, die unter der des menschlichen Auges liegt.
Aesthetix Vision Engine
Die Rhopoint Appearance Element Software nutzt Wahrnehmungsalgorithmen zur Berechnung von Parametern, die die visuelle Reaktion des menschlichen Auges auf wesentliche Oberflächenmerkmale präzise vorhersagen.
Vergleicht Normen mit visuellen Beurteilungen
Die einzigartige Rhopoint Appearance Element Software ermöglicht eine technische Kontrolle auf der Grundlage von ISO- oder ASTM-Standardverfahren und gleichzeitig eine Überprüfung der visuellen Beurteilung.
Antworten auf häufige Fragen zu unseren Geräten und Messungen
Welches Glanzmessgerät benötige ich?
Bestimmen Sie die Oberfläche, die gemessen werden soll. Handelt es sich um eine flache Oberfläche? Falls ja, kann die Messung mit einem herkömmlichen Glanzmessgerät durchgeführt
Was ist RSpec?
RSpec ist die in einem sehr schmalen Winkelbereich in Reflexionsrichtung gemessene Spitzenreflexion +/- 0,0991º. RSpec reagiert sehr empfindlich auf Oberflächenstrukturen. Strukturen oder Welligkeit wirken wie
