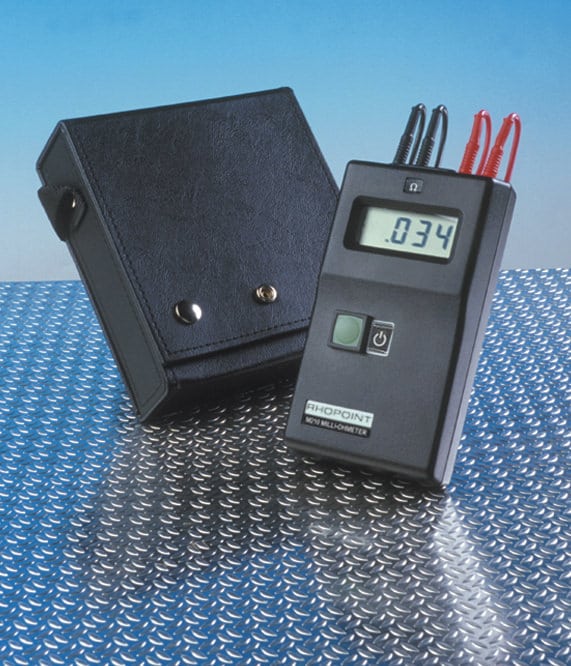

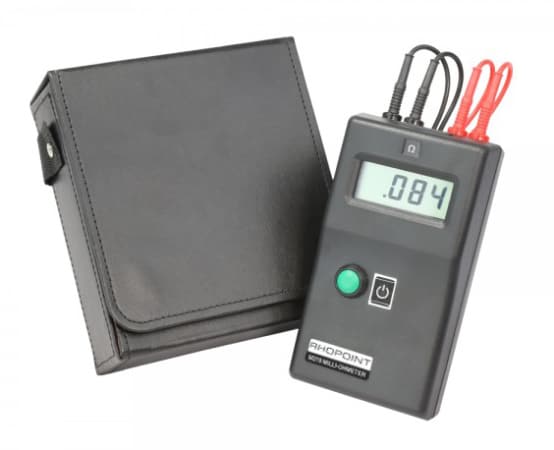

M210 Milliohm-Meter
- M210 Milliohm-Messgerät
- Inklusive UKAS-Kalibrierungszertifikat
- Niederohmiges Digitalmessgerät
- 5mA Prüfstrom
Erst testen, dann kaufen
Erweiterte Garantie

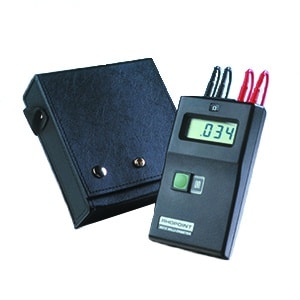

Dieses Gerät ist ein tragbares Digitalmessgerät zur Messung kleiner Widerstände im Bereich von 0,001Ω bis 200Ω. Ein hohes Maß an Genauigkeit wird durch die Verwendung eines vierpoligen Eingangs erreicht, um durch die Länge der Messleitungen verursachte Fehler auszuschließen.
Das Gerät ist klein, leicht und kann mit einer Hand bedient werden, wobei nur eine Einschalttaste erforderlich ist. Es hat Auto-Ranging, Auto-Dezimalpunkt und Auto-Powerdown nach drei Minuten. Es hat eine lange Batterielebensdauer und wird mit einer einzigen PP3- oder MN1604-Batterie betrieben.
Eine der wichtigsten Eigenschaften des Milliohm-Messgeräts ist sein niedriger Prüfstrom (5 mA). Dadurch wird sichergestellt, dass der zu prüfende Kontakt nicht durch den Prüfstrom “gereinigt” wird, was bei der Verwendung höherer Prüfströme passieren kann. Diese “Reinigung” des zu prüfenden Kontakts führt zu fehlerhaften Messungen.

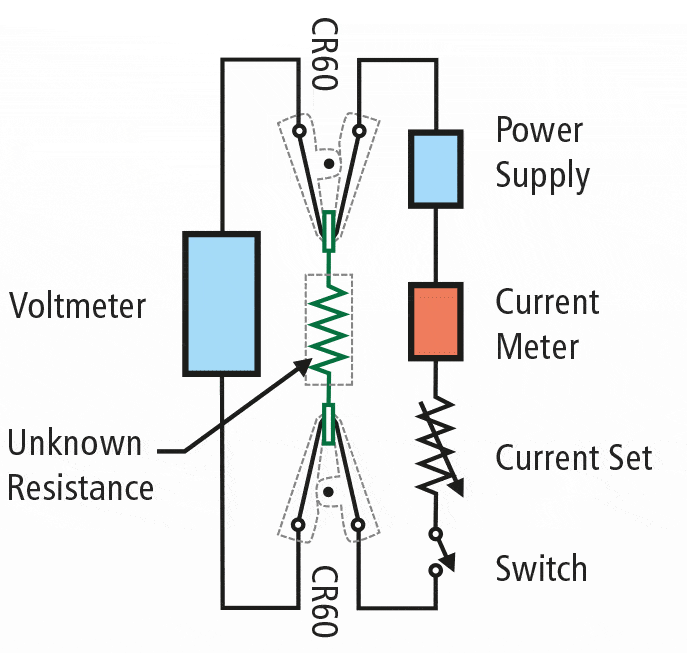

Bei der “Kelvin”-Konfiguration mit vier Anschlüssen werden vier Drähte verwendet, um den zu prüfenden Stromkreis mit den Geräten zu verbinden.
Ein Leitungspaar führt den vom Messgerät erzeugten Strom, das andere Leitungspaar ist mit dem Spannungsmesskreis verbunden.
Der Stromkreis ist niederohmig, der Spannungskreis hochohmig. Beim Anschließen fließt ein Strom durch das zu prüfende Bauteil oder den Stromkreis, und der Spannungsabfall an den Prüfpunkten wird gemessen.
*** Übersetzt mit www.DeepL.com/Translator (kostenlose Version) ***
Typische Anwendungen:
- Relais, Schalter und Steckerkontakt
- PC-plated through holes
- PC track resistance
- Transformer and motor windings
- Ring circuit testing
- Earth conductor continuity
- Wire-wrapped and solder joints
- RFI shielding and coil resistance
- Network cabling
- Aircraft bonding check
Features
- 0,1% Genauigkeit
- Nur 5 mA Prüfstrom
- Betrieb mit einem einzigen Druckknopf
- Automatische Abschaltung nach drei Minuten
- Automatische Bereichswahl
- 20 Stunden Dauerbetrieb (mit Standard-PP3-Batterie)
- Vierpoliger Eingang
- Leicht und tragbar
Jederzeit genaue Messwerte

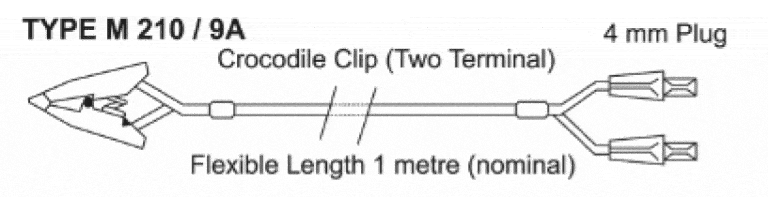

Federklemmen-Anschlüsse
- Stecken Sie einen der schwarzen Stecker in eine der schwarzen Buchsen oben am Gerät und die roten Stecker in die roten Buchsen.
- Klemmen Sie die Leitungen an den zu testenden Stromkreis oder die Komponente. Stellen Sie sicher, dass beide Seiten der Klemme guten elektrischen Kontakt haben.
- Drücken Sie die EIN-Taste, um den Widerstand abzulesen.

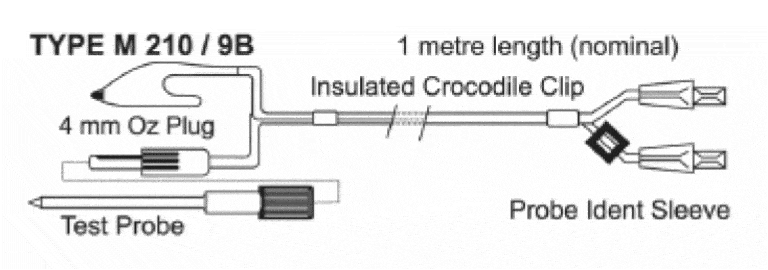

Mess- und Kontaktstecker
- Stecken Sie die Stecker wie abgebildet in die jeweiligen Buchsen. Die äußeren Stecker bilden den Stromkreis über die Klemmen. Die inneren Stecker (mit gelben Bändern) verbinden die Messfühler im Spannungsmesskreis.
- Klemmen Sie die Leitungen an den zu testenden Stromkreis.
- Drücken Sie die ON-Taste, um den Widerstand abzulesen, wenn die Messfühler Kontakt mit dem Stromkreis haben.
Interpretation der Anzeige
- Das Milliohm-Meter zeigt direkt in Ohm oder Milliohm an.
- Fluktuierende Anzeigen: Überprüfen Sie, ob die Klemmen guten Kontakt mit der zu testenden Schaltung haben, und suchen Sie dann nach der Ursache der Unterbrechung, z.B. kalte Lötstelle, oxidierte oder korrodierte Anschlüsse; eine leichte mechanische Bewegung der Komponente(n) in der zu testenden Schaltung sollte schnell die Ursache des Problems aufzeigen.
- Ein blinkendes „1“ zeigt an, dass der Widerstand in der Schaltung 200 Ohm überschreitet.
- „LO-BAT“ angezeigt bedeutet schwache Batterie.
Abdeckung ersetzen
Schieben Sie die Abdeckung am hinteren, unteren Teil des Geräts nach unten. Setzen Sie eine neue Batterie (9V, PP3 MN1604 oder gleichwertig) ein. Ersetzen Sie die Abdeckung.
Das Verhältnis zwischen dem Strom und dem Spannungsabfall wird vom Gerät unter Anwendung des Ohmschen Gesetzes (R=E/I) berechnet, um das Ergebnis in Ohm anzuzeigen. Normalerweise wären vier Klemmen für den Anschluss erforderlich, aber das könnte mühsam sein, daher wird beim Milliohm-Meter eine Art Klemme verwendet.
Die Klemmbacken sind aus robustem Kunststoff geformt, und in jede Klemmbackenseite ist ein Kontakt mit Kupfer-/Silbereinlage eingelassen; diese sind durch die Kunststoffformteile voneinander isoliert. Eine Kontaktfläche jeder Klemme ist mit dem stromerzeugenden Stromkreis verbunden, die andere Fläche mit dem Spannungsmesskreis. Auf diese Weise werden vier Drähte sofort durch zwei Klemmen verbunden.
Der Widerstand der Anschlussdrähte spielt bei der Messung keine Rolle, so dass kein “Backing-off” erforderlich ist, wie es bei der Verwendung eines Multimeters für dieselbe Messung der Fall wäre.
*** Übersetzt mit www.DeepL.com/Translator (kostenlose Version) ***

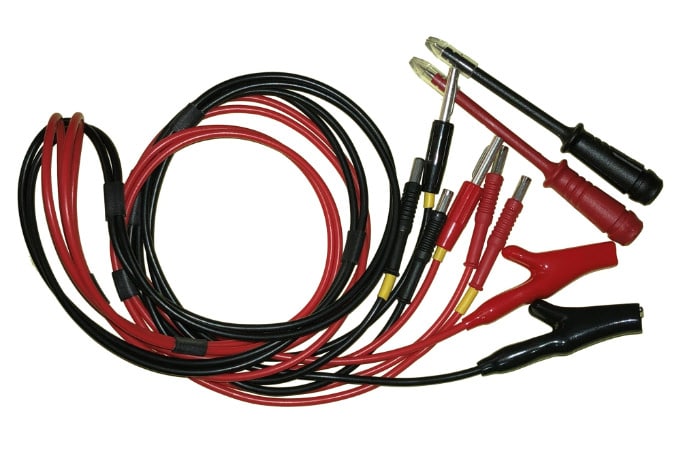

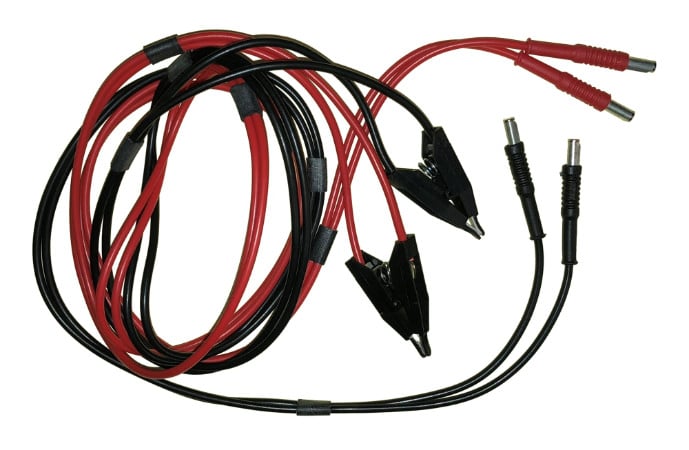

Accessories
Kostenlose erweiterte Garantie
Kostenlose erweiterte 2-Jahres-Garantie: Dafür ist innerhalb von 28 Tagen nach dem Kauf die Registrierung bei www.rhopointinstruments.de/hilfe-und-dienstleistungen/formulare-und-feedback/geraeteregistrierungsformular/ erforderlich. Ohne Registrierung gilt die Standardgarantie mit einer Laufzeit von einem 1 Jahr.
Kalibrierung und Service
Schneller und wirtschaftlicher Service durch unser globales Netzwerk akkreditierter Kalibrier- und Servicezentren. Ausführliche Informationen hierzu erhalten Sie unter www.rhopointinstruments.de/hilfe-und-dienstleistungen/kalibrierung-und-service/.
