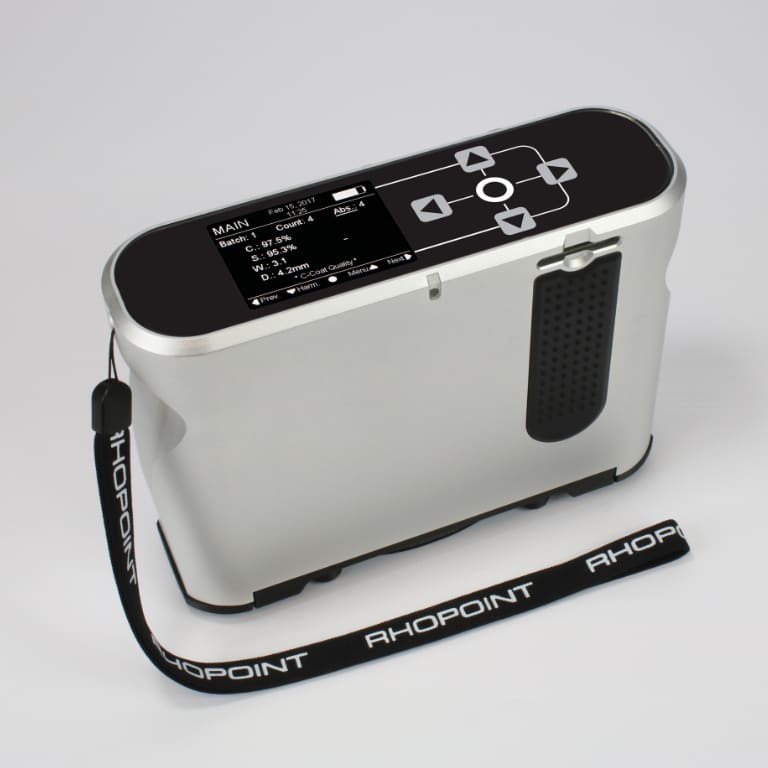

Rhopoint TAMS® LG (Total Appearance Measurement System)
- Entwickelt für Oberflächen mit niedrigem bis mittlerem Glanz:
- Kunststoffe
- Verbundwerkstoffe
- Grundierungen
- E-Beschichtungen
- Phasenmess-Deflektometrie (PMD)
- Erstellt ISO 16610-konforme hochauflösende 3D-Höhenkarten
- Konsistente Messungen von Rohmaterialien, Oberflächen im Lackierprozess
Wenn Sie weitere Unterstützung oder Anpassungen benötigen, können Sie sich gerne an uns wenden.
Erst testen, dann kaufen
Erweiterte Garantie

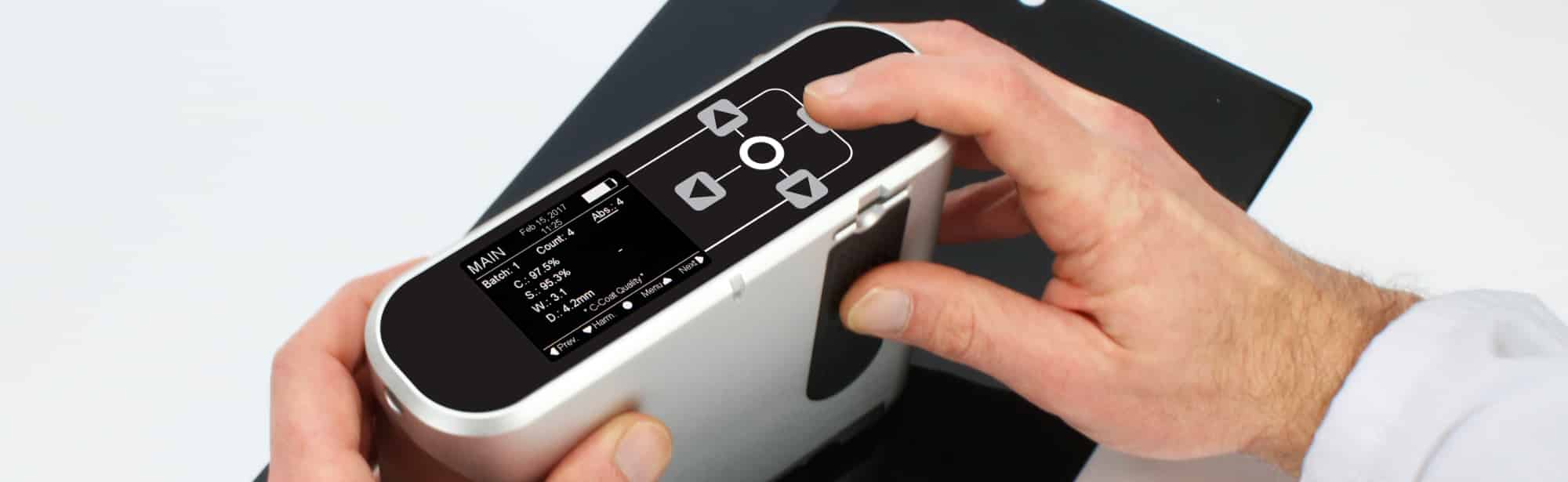

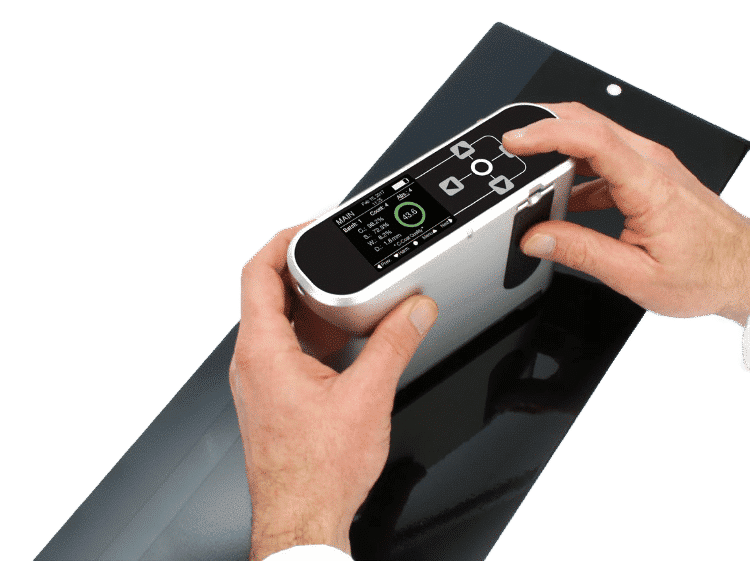

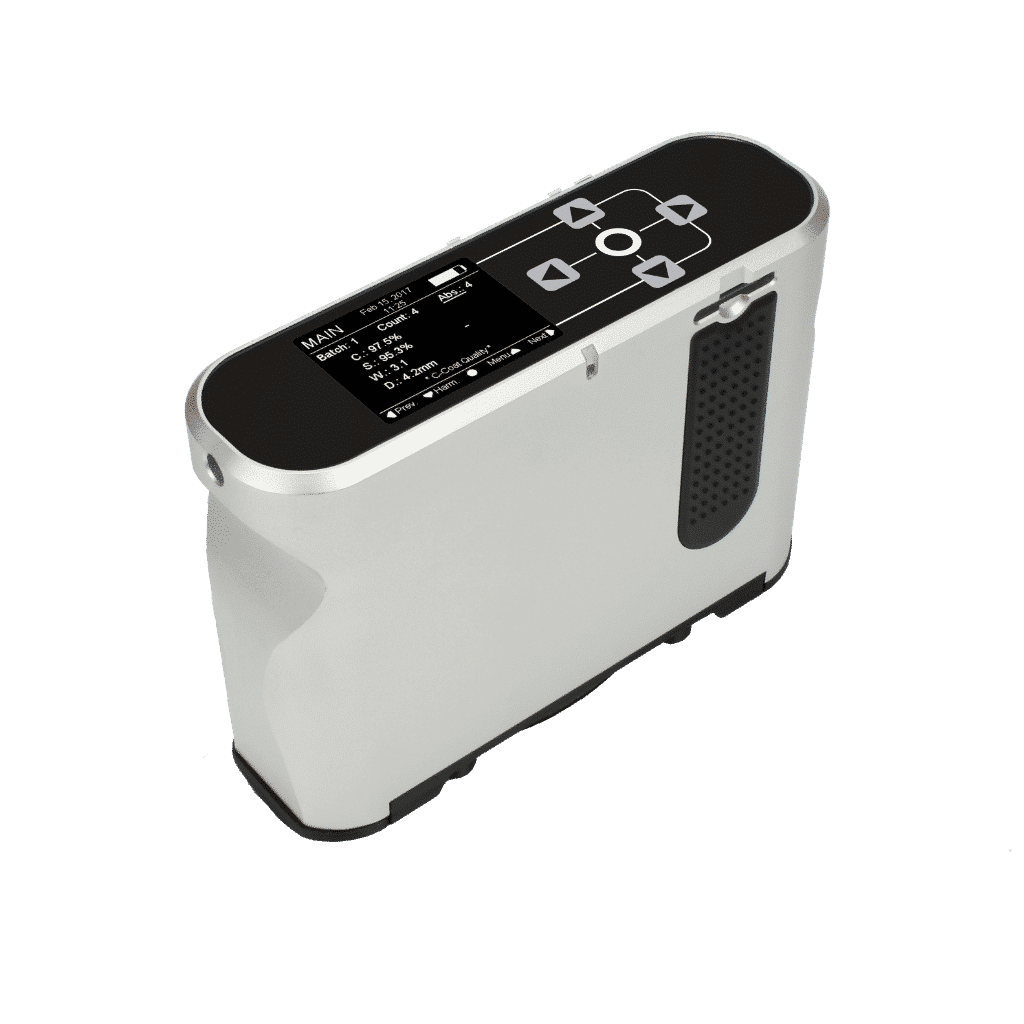

Was ist das Rhopoint TAMS® LG?
Instrumentelle Analyse der Oberflächenrauheit und Welligkeit von Rohmaterialien
Die Qualität einer Oberflächenbeschichtung und die damit verbundenen Kosten können erheblich durch den Zustand des zugrunde liegenden Substratmaterials beeinflusst werden.
Typischerweise besteht ein Beschichtungssystem aus vielen Schichten, die jeweils mit der Schicht interagieren, auf die sie aufgetragen wird. Einige Schichten neigen dazu, die darunterliegende Oberfläche zu glätten, während andere mehr Unregelmäßigkeiten in die Schichtstruktur einbringen.
Die Messung der Oberflächenqualität in jedem Stadium bietet Möglichkeiten, den gesamten Lackierprozess zu optimieren und ein besseres Verständnis der Faktoren zu erlangen, die die endgültige Oberflächenerscheinung beeinflussen.
Typische Beschichtungsstruktur
Das Rhopoint TAMS® LG ist ein unverzichtbares Werkzeug für die Qualitätskontrolle von Rohstoffen und Substraten.
Dieses innovative Gerät bietet viele Vorteile der hochauflösenden Analysewerkzeuge, kombiniert mit der Tragbarkeit und Zugänglichkeit eines Handgeräts.
Was misst Rhopoint TAMS® LG?
Um die Eignung von Rohstoffen zu bewerten, einzelne Prozesse zu optimieren und ein vollständiges Bild davon zu erhalten, wie die Qualität des Endprodukts in jeder Lackierphase beeinflusst wird, sind analytische Daten erforderlich, um zu verstehen, wie jeder Lackierprozess die darunterliegende Rauheit des Basismaterials auffüllt, glättet und verdeckt.
Weit verbreitete Laborgeräte, die 3D-topografische Karten mit submikrometergenauer Genauigkeit und Auflösung erstellen, können nur offline verwendet werden. Auch die Messzeit ist ein begrenzender Faktor, da das Erfassen einer repräsentativen Fläche auf einer Oberfläche viele Minuten oder sogar Stunden in Anspruch nehmen kann. Die hohen Kosten der Geräte und die Komplexität der Nutzung schränken den Einsatz von Analysewerkzeugen in der Regel auf zentrale Entwicklungsfunktionen beim OEM ein.
Das vollständig tragbare TAMS® misst diese Oberflächen mit einer Auflösung im Submikrometerbereich in situ in weniger als 10 Sekunden. Messungen werden gemäß DIN EN ISO 4287 (wie optisches Ra) oder DIN EN ISO 25178 für echte topografische Informationen (wie Sa) durchgeführt, aber alle topografischen Informationen können im offenen *.res-Format exportiert werden, um eine tiefere Analyse mit kommerzieller topografischer Analysesoftware zu ermöglichen.
Der Rhopoint TAMS® LG kann messen:
Offene *res-Dateien, die mit jeder topografischen Software verwendet werden können
Oberflächenrauhigkeit nach DIN EN ISO 25178
Mit ISO GPS-sa gefilterte Welligkeitsbänder
Die Rhopoint TAMS® LG Technologien:
- Phasenmessung Deflektometrie (PMD)
- Bietet ISO 16610-konforme, hochauflösende 3D-Gebäudekarten
- Konsistente Ablesung von Rohstoffen, Oberflächen im Lackierprozess
Die Bedeutung der Substratqualität
Trägermaterialien können oft Oberflächenunregelmäßigkeiten aufweisen, die die Qualität der Oberfläche beeinträchtigen. Einfallstellen, Vertiefungen auf der Oberfläche von spritzgegossenen Kunststoffteilen, können während des Abkühlungsprozesses des Kunststoffs entstehen, wenn dickere Kunststoffabschnitte langsamer abkühlen als andere, was zu einem höheren Prozentsatz an Schwindung in einem lokalen Bereich führt.
Formlinien können auf der Oberfläche eines geformten Verbundstoffteils erscheinen, wo das geschmolzene Material nach der Abspaltung in zwei oder mehr Richtungen in einer Form zusammengelaufen ist. Das Durchscheinen der Klebefuge, auch Telegraphing genannt, ist ein Zustand, bei dem der Fußabdruck des Klebstoffs durch das Material hindurch zu sehen ist. Er tritt auf, wenn ein Klebstoff eine verzerrende Wirkung auf ein Material hat.
All diese Herstellungsprobleme können ästhetisch ansprechende Oberflächen in unansehnliche verwandeln.

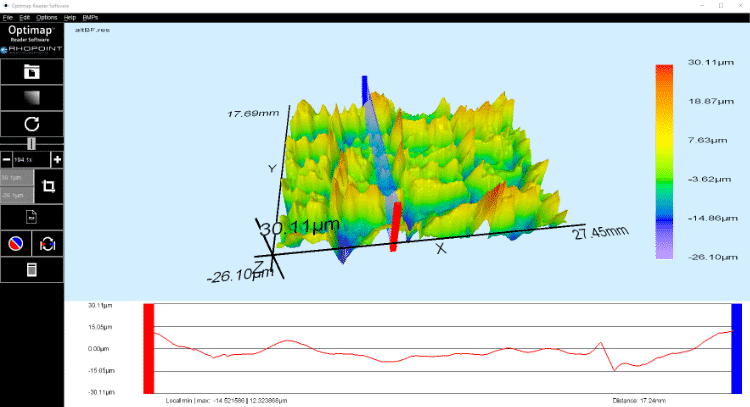

Topografische Analysesoftware
Alle Messungen sind kompatibel mit der kostenlosen Bildanalysesoftware „Optimap Reader“ von Rhopoint, die im Preis des TAMS® enthalten ist. Alle durchgeführten topografischen Messungen sind kompatibel mit der Optimap Reader Software von Rhopoint oder jeder kommerziellen topografischen Analysesoftware. Es können nicht nur relevante topografische Indizes analysiert werden. Zur Vereinfachung ermöglicht Rhopoint TAMS® LG eine einfache Dokumentation und Berichterstellung, indem Rhopoint Quality Indizes zur Beurteilung der Gesamtqualität einer E-Beschichtung verwendet werden.
Beispielergebnisse und Korrelation
Rhopoint TAMS® LG ermöglicht die Messung und Quantifizierung der Qualität in jeder Phase eines typischen BeschichtungsprozessesBleche
E-COAT
Sa0.8=0.10μm
B-COAT
Sa0.8=0.19μm
C-COAT
Sa0.8=0.02μm
Verbundwerkstoffe
RAW
Sa0.8=0.32μm
Primer
Sa0.8=0.13μm
C-COAT
Sa0.8=0.03μm
Eigenschaften
Einfache Bedienoberfläche
5 kapazitive Sensortasten
Farbdisplay
Vollfarbiges IPS-Display
Sanfte Berührung
Beschädigt empfindliche Oberflächen nicht
Messbetrieb
Taktile Taste und kapazitive Sensoren mit Push-Auto-System
Bearbeitungszeit
Erfassungs- und Verarbeitungszeit = 10 Sekunden
Langlebig
Wiederaufladbare und herausnehmbare Lithium-Polymer-Batterien
| Mitgeliefertes Zubehör |
|---|
| • Kalibrierungsfliese |
| • Batterien (x2) |
| • Optimap-Leserlizenz |
| • Kalibrierungszertifikat des Instruments |
| • Handgelenkband |
| • SD-Karte |
| • Tragetasche |
Spezifikationen
| WS-BANDS (C-/E-COAT) | Sa_A | Sa_B | Sa_C | Sa_D | Sa_E | Sa_LW | Sa_SW |
|---|---|---|---|---|---|---|---|
| Bandpassfilter [mm] | 0.1 - 0.3 | 0.3 - 1.0 | 1.0 - 3.0 | 3.0 - 10.0 | 10.0 - 13.5 | 0.3 - 1.2 | 1.2 - 12.0 |
| Auflösung (auf dem Display) | 0.1 | ||||||
| Wiederholbarkeit [SD] | 0.1 | ||||||
| Reproduzierbarkeit [SD max] | 0.3 |
| E-COAT / R-MAT (O-ROUGH) | Arithmetisches Mittel Höhe der Fläche | Rauhigkeit Durchschnitt in X-Richtung | Rauhigkeit Durchschnitt in Y-Richtung |
|---|---|---|---|
| Index [Einheiten] | Sa [μm] | RaX [μm] | RaY [μm] |
| Minimum | 0.0 | ||
| Maximum | 20 | ||
| Auflösung [auf dem Display] | 0.1 | ||
| Wiederholbarkeit [SD] | 0.1 | ||
| Reproduzierbarkeit [SD max] | 0.3 |
Kostenlose erweiterte 2-Jahres-Garantie: Registrierung erforderlich unter www.rhopointinstruments.com innerhalb von 28 Tagen nach dem Kauf. Ohne Registrierung gilt die standardmäßige 1-Jahres-Garantie.
Kalibrierung und Service: Schneller und kostengünstiger Service über unser globales Netzwerk von akkreditierten Kalibrierungs- und Servicezentren. Bitte besuchen Sie www.rhopointinstruments.com für detaillierte Informationen.
Ethik und Nachhaltigkeit
Der Rhopoint TAMS® LG besteht aus einer vollständig aus Aluminium gefertigten Konstruktion, was bedeutet, dass er am Ende seiner langen Lebensdauer recycelt werden kann.| Spezifikationen des Instruments | ||
|---|---|---|
| Batterietyp | Wiederaufladbare Lithium-Ionen | |
| Netzteil | 9 VDC 2.0A | |
| Lesungen pro Ladung | 1200 | |
| Speicher | >100,000 Lesungen | |
| SD-Kartensteckplatz | bis zu 32 GB (nur für Datenübertragung) | |
| Schnittstellen | SD-Karte, Micro-USB | |
| Betriebstemperatur | 15°C bis 40 °C | |
| Commodity Code | 9027 5000 | |
| Kalibrierung Temperatur/Luftfeuchtigkeit | 22 °C / ±2.5 Humidity ≤ 55% | |
| Lagertemperatur/Luftfeuchtigkeit | 0 °C bis 45 °C | |
| Anzeige | LCD: IPS-Farbbildschirm | |
| Kontrolle | 5 Touch-Tasten, 2 physische Tasten, Sensorsystem | |
| Zusätzlicher Sensor | Beschleunigungsmesser zur Erfassung der Geräteausrichtung | |
| Auflösung (Oberfläche) | 37μm/pixel | |
| FOV | 27 mm x 16 mm | |
| Datenverwaltung | Smart Manager, Export über SD-Karte | |
| Lagertemperatur/Luftfeuchtigkeit | 0 °C bis 45 °C | |
| Anzeige | LCD: IPS-Farbbildschirm | |
| Kontrolle | 5 Touch-Tasten, 2 physische Tasten, Sensorsystem | |
| Zusätzlicher Sensor | Beschleunigungsmesser zur Erfassung der Geräteausrichtung | |
| Resolution (surface) | 37μm/pixel | |
| FOV | 27mm x 16mm | |
| Data management | Optimap Reader Software, Export via SD Card | |
| Dimension & Gewichte | ||
|---|---|---|
| Dimension | 172 mm (H) x 129 mm (W) x 53 mm (D) | |
| Gewicht | 1 kg (einschließlich Batterien) | |
| Packungsgewicht | 9.15 kg | |
| Gepackte Abmessungen | 51 (H) x 51 (W) x 51 (D) | |
| Measurement Time | ||
|---|---|---|
| Typische Berechnungszeit | 2s (abhängig von der gewählten Bildspeicher- und Filteroption) | |
| Typische Erfassungszeit | 5s | |
| Order Codes | ||
|---|---|---|
| Rhopoint TAMS LG | A7100-003/2 | |
Enthaltenes Zubehör:
- Zertifizierte Kalibrierplatte
- Kalibrierzertifikat für das Instrument
- Aufbewahrungskoffer
- Optimap Reader Software
- 1 Satz Batterien
- SD-Karte, Ladegerät mit Kabel
